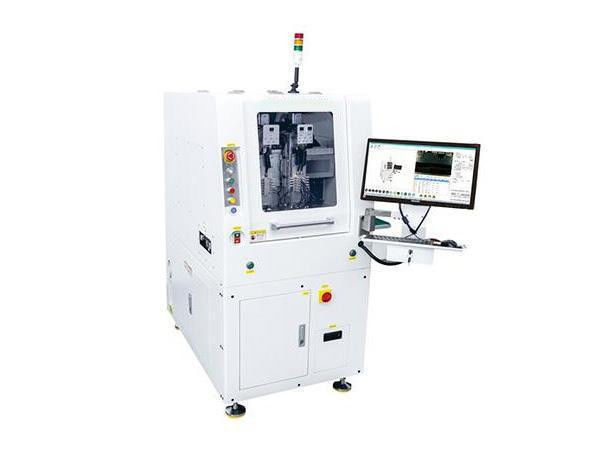

Miniaturisierungs-Online-Leiterplatten-Router-Maschine Ysl-180m Obere Vakuumleistung 2 PS

Technische Spezifikationen:

1. Arbeitsbereich der Unterplatte: 180 mm x 180 mm

2.XYZ-Antriebsmodus: AC-Servomotor

3. Anzahl der Bewegungsachsen: 7 Achsen

4. Programmiermodus: intuitiver Unterrichtseingang für Farb-CCD-Bilder

5. Betriebsschnittstelle: WIN7-Fensterbetriebsschnittstelle

6. Saugleistung oben: 2 PS, Saugleistung unten: 3 PS (Option 5 PS)

7. Schneidspindel Sycotec (Deutschland): MAX80000rpm (automatischer Werkzeugwechsel)

8.XY AC-Servogeschwindigkeit: 0-1000 mm/Sek

9.Z AC-Servogeschwindigkeit: 0-800 mm/Sek

10.XY Wiederholgenauigkeit: ±0,01 mm

11. Schnittgenauigkeit: ± 0,08 mm

12.Kalibrierungsgenauigkeit der CCD-Kamera: ±0,02 mm

13. Plattenspannungswert: 300 uε unten

14. Werkzeugdurchmesser: 0,8-2,3 mm

15. PCB-Schnittstärke: 0,2 mm bis 6,0 mm

16. Mechanischer und elektrischer Druck der Hauptmaschine und des Staubsammelns: 220V 1φ und 3φ

17. Stromverbrauch: 3,5 kVA

18. Antistatik-Pistole

19. Sichtsystem: hochauflösende Digitalkamera

20. Antriebsmotor: AC bürstenloser Servomotor

21. Mechanischer Fang- und Freigabearm: Antistatische Vakuum-Saugdüse

22. Fütterungsmodus: Schienentransport

23. Entlademodus: Bandförderung oder Fahrzeugausgang oder Schienenförderung

24. Lastverschiebungsmodus: Vakuumsaugdüsen-Adsorptionslastverschiebung

25. Durchflussrichtung: links → rechts

26. Programmsicherung: USB-Schnittstelle

27. Steuermodus: Spezialcontroller

28 Größe des Staubsammelschranks: 640 mm × 785 mm × 1760 mm (T × B × H)

29. Maschinengröße: 1340 mm × 800 mm × 1528 mm (T × B × H)

30. Gewicht des Hauptmotors + Staubsammler: 1000 KG

Gerätekonfiguration

Einer.Klauentyp-Plattenaufnahmestruktur

1. Klemmen Sie die Produkt-Split-Plate-Halterung auf die Split-Plate der Verarbeitungsplattform und platzieren Sie sie dort.Nachdem die Bearbeitung abgeschlossen ist, klemmen und platzieren Sie die Haltevorrichtung für geteilte Platten auf der Platzierungsschiene und fahren Sie mit dem nächsten Verfahren fort.

Two.Spezielle Produkt-Split-Plate-Befestigung in der Schienenführung

Three.Spezielle Produkt-Split-Plate-Jig-Track-Entladung

1. Nachdem das Produkt geschnitten wurde, nimmt die Materialspannklaue die gesamte Produktspannvorrichtung und platziert die Entladebahn, um den nächsten Produktionsprozess zu transportieren.

Vier.Automatischer Werkzeugwechselmodus

1. Der miniaturisierte Online-Board-Splitter verwendet eine aus Deutschland importierte automatische Werkzeugwechselspindel.Sparen Sie Zeit, realisieren Sie Automatisierung, reduzieren Sie menschliche Faktoren, hohe Präzision, starke Stabilität

2. Eingebaute vier Gruppen von Fräserbibliotheken, die den Fräser einfach automatisch ersetzen, um die Anforderungen der Plattenbearbeitung zu erfüllen.

Five.Vacuum-Saugplatte mit Struktur

1. Take-and-Place-Gerät: automatisches Be- und Entladen (modulare Vakuum-Sauggreifer, Vakuumgerät, unabhängig steuerbar)

2. Übertragungsstruktur: Achse X2 bewegt Z2, Achse Z3 absorbiert, AC-Servomotorsteuerung.

3. Brettgeschwindigkeit: 0-1000 mm/s (einstellbar)

Sechs.Spezieller Produktband-Entlademodus

1. Der Vakuumsauger-Zuführschacht nimmt das geschnittene Produkt durch einmaliges Vakuumansaugen auf, platziert die spezielle Produkthalterung und transportiert es zum nächsten Produktionsprozess.
