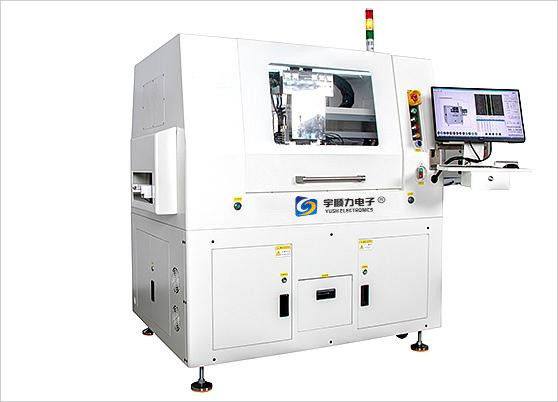

7-Achsen-Online-Leiterplatten-Fräsmaschine YSL-880AT mit AC-Servomotor

Einer.Grundparameter Spezifikationen:

1. Arbeitsbereich der Unterplatte: 300 mm x 350 mm

2. XYZ-Antriebsmodus: AC-Servomotor

3. Anzahl der Bewegungsachsen: 7 Achsen

4. Programm-Lernmodus: intuitiver Unterrichtseingang für farbiges CCD-Bild

5. Betriebsschnittstelle: Win7-Fensterbetriebsschnittstelle

6. Saugleistung oben: 2 PS, Saugleistung unten: 3 PS (Option 5 PS)

7. Schneidspindel Sycotec (Deutschland): max80000rpm (automatischer Werkzeugwechsel)

8. XY-AC-Servogeschwindigkeit: 0-1000 mm/Sek;

9.Z AC-Servogeschwindigkeit: 0-800 mm/Sek

10. XY-Wiederholungsgenauigkeit: ±0,01 mm

11. Schnittgenauigkeit: ±0,02 mm

12. Kalibrierungsgenauigkeit der CCD-Kamera: ±0,01 mm

13. Plattenspannungswert: 300 uε unten

14. Werkzeugdurchmesser: 0,8-2,3 mm

15. Schnittstärke der Leiterplatte: 0,2 mm bis 6,0 mm

16. Mechanischer und elektrischer Druck der Hauptmaschine und des Staubsammelns: 220v 1φ und 3φ

17. Stromverbrauch: 3,5 kVA

18. Antistatik-Pistole

19. Sichtsystem: hochauflösende Digitalkamera

20. Antriebsmotor: AC bürstenloser Servomotor

21. Mechanischer Fang- und Freigabearm: Antistatische Vakuum-Saugdüse

22. Fütterungsmodus: Schienentransport

23. Entlademodus: Bandförderung oder Fahrzeugausgang oder Schienenförderung

24. Lastverschiebungsmodus: Vakuumsaugdüsen-Adsorptionslastverschiebung

25. Durchflussrichtung: links → rechts

26. Programmsicherung: USB-Schnittstelle

27. Steuermodus: Spezialcontroller

28 Größe des Staubsammelschranks: 640 mm × 785 mm × 1760 mm (T × B × H)

29. Maschinengröße: 2014 mm × 1230 mm × 1650 mm (T × B × H)

30. Gewicht des Hauptmotors + Staubsammler: 1000 kg

Zwei.Einführung in die Gerätekonfiguration

1. Klauentypenschild mit Struktur

Das Produkt wird auf die Platte geklemmt und auf die Bearbeitungsplattform gelegt.Nach Abschluss der Bearbeitung wird die Spann- und Legebahn der Plattenaufnahme wieder übernommen und fließt in den nächsten Prozess ein.

2.Spezielle Produkt-Split-Plate-Befestigung in die Schienenweise

3.Spezielle Produkt-Split-Plate-Jig-Track-Entladung

Nachdem das Produktschneiden durch den automatischen Online-Plattenteiler abgeschlossen ist, nimmt die Materialspannklaue die gesamte Produktspannvorrichtung und platziert die Entladebahn, um den nächsten Produktionsprozess zu transportieren.

4.Automatischer Werkzeugwechselmodus

a.Nehmen Sie die aus Deutschland importierte automatische Werkzeugwechselspindel an.Sparen Sie Zeit, realisieren Sie Automatisierung, reduzieren Sie menschliche Faktoren, hohe Präzision, starke Stabilität

b.Eingebaute fünf Gruppen von Fräserbibliotheken, die den Fräser einfach automatisch ersetzen, um die Anforderungen der Plattenbearbeitung zu erfüllen.

5. Vakuumsaugplatte, die Struktur nimmt

a.Aufnahme- und Freigabeeinrichtung: automatisches Be- und Entladen (modulare Vakuum-Sauggreifer, Vakuumeinrichtung, unabhängig steuerbar)

b.Übertragungsstruktur: X2-Achse bewegt Z2, Z3-Achse absorbiert, AC-Servomotorsteuerung.

c.Brettgeschwindigkeit: 0-1000 mm/s (einstellbar)

6.Special Product Jig Tray Entlademodus

Vakuumsauger-Zuführwelle zum Schneiden des Produkts einmaliges Vakuumsaugen, Platzieren der speziellen Produkthalterung zum Transport des nächsten Produktionsprozesses.
