CER vollautomatische Teiler-Maschine
, Hochgeschwindigkeitsspindel-Teiler-Maschine

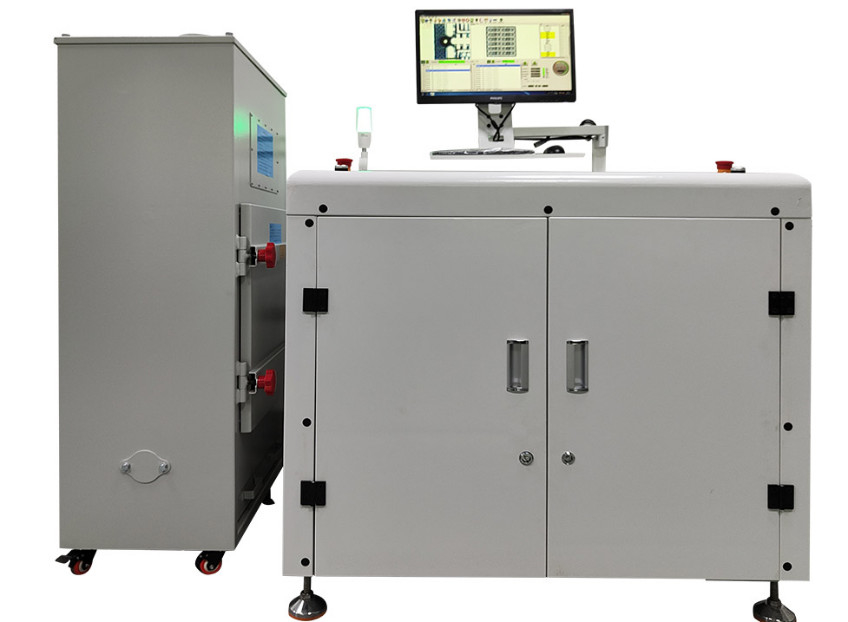

Analyse und Einleitung der vollautomatischen Teiler-Maschine YS-4500
Hochgeschwindigkeitsplattenverteiler YS-4500
Mit der ständigen Weiterentwicklung der elektronischen Industrie, sind die Produktionsanforderungen des Substrates, eine wichtige Komponente von elektronischen Produkten, in zunehmendem Maße Leu höher, zur hohen Präzision. Hohe Dichte. Hochleistung. Bändchenentwicklung. Um die Bedingungen des Marktes zu erfüllen, hören die langfristige Marktforschung der Firma auf den Vorteilen von verschiedenen Marken in der Welt, weit auf die Ansichten aller Aspekte des Benutzers, um diese Hochgeschwindigkeitsdoppel-modusbrettmaschine YS-4500 herzustellen.
Software-Einleitung
Identifizierungssystem der neuen Generation
1: Ändern Sie den traditionellen Kreis, Quadrat und andere geometrische Muster können nur erkannt werden. Kann irgendeinen Formkennzeichenpunkt erkennen
2: Nicht nur mit Fehlerkorrekturfunktion, aber auch genauen Daten, sorgen Sie nicht sich um das Personal setzen das falsche Brett.
3: Verschiebungsfunktion, kann die Befestigung in der willkürlichen Platzierung der Arbeitstabelle verwirklichen
1: Ändern Sie den traditionellen Segmentationsmodus
2: Justieren Sie die Tiefe des unteren Schneiders entsprechend der Stärke von PWB, erhöhen Sie die Auslastung des Fräsers und die Kosten zu sparen
3: Kann entsprechend dem Bedarf des Produktes definiert werden, die Zustand des Fräsers zu bestimmen
Einleitung über den Bau
Hochgeschwindigkeitsspindel Taiwans 60000 wird angenommen.
Unter Verwendung der Schnittstelle des Netzbetriebs WIN7 ist die Konfiguration hoher Pixelfarbe-CCD-Verstärkung die Linse mit 10mal, der zusätzliche Programmunterricht und das Redigieren der Simulationsfunktion, Präzision genauer, das Bild ist klarer.
Elektrisches Steuerplan
Elektronische Steuerung - online
1: klare, einfache Wartung
2: Busmodus, einfache Verbindung
3: Modularbauweise, nicht hohe Anforderungen für Wartungspersonal
Parameter und Hauptzusätze von
X-/Yschnittgeschwindigkeit: 0~100mm/s
Maschinenwiederholungsgenauigkeit: ±0.02
Maximale Größe des Brettes: 400mm*500mm
X, Y, z-Steuermodus: industrieller Bewegungsprüfer + industrieller Computer
X, Y, z-Antriebsmodus: Elektrischer Servostrom Panasonics
Mensch-Maschinenoperation und Datenspeicherung: industrielle Computer
Schnitt von Genauigkeit: ±0.1
Spindelgeschwindigkeit: Taiwan-Spindel maximales 60000rpm
Schnitt der Form: Gerade, Kreis, Bogen, u-Form, L Form, usw.
Bild: Intelligentes industrielles CCD
Operationsschnittstelle: Chinese/englische doppelte Schnittstelle
Fidicuial-Kennzeichen: Automatischer Hauptsatz CCDs
Programmvorschau: CCD-Wegsimulationsfunktion
Wirtsspannung: Wechselstrom 220V 50/60Hz
Luftdruck: 5.5KG/CM ²
Wirtsgröße: 1150 x 1050 x 1580 (L X H X D) Millimeter
Hauptmaschinengewicht: 450kg
Staubabsaugungsmodus: folgende Staubabsaugung
Staubkollektor: 2HP
Staubkollektorstromversorgung: Wechselstrom 380V 50/60Hz
Größe des Staubkollektors: 650 X.400 x 1250 (L X H X D) Millimeter
Staubkollektorgewicht: 103kg
Die Hauptteile der Plattenmaschine
Leitspindel: Reibende Leitspindel Taiwans TBI C5
Führungsschiene: Lineare Führungsschiene Taiwans PMI
Spindel: Taiwan-Spindel maximales 60000rpm
Servomotor: Servomotor Panasonics A6
Industrieller Steuerwirt: industrieller Computer
Monitor: LCD19“
CCD: GIGE industrielles intelligentes CCD
Linse: Industrielle HD-Linse
Lichtquelle: Industrielle Ring-Lichtquelle des Dimmers +50mmLED
Stromversorgung: Taiwan Mingwei
Relais: Omron-Relais
Einleitung, zum des Sammelns der Maschine abzuwischen
Sauberer Vakuummechanismus
1: Patentierter Entwurf des Bürstenentwurfs, ausgezeichnete Vakuumvorortfrucht
2: Modulsaugstruktur, langfristigen Staub sicherstellen
YS-UA02 Staubsauger, das der hohen Leistungsfähigkeit besonders mit dem unteren Vakuumtrennzeichen, Superentstaubungskapazität, der niedrigere Vakuummodus mit dem einzigartigen Entwurf des Trennzeichens ausgerüstet wird, kann den Staub effektiv beschäftigen, der bei dem Teilen des Brettes produziert wird, kann die Reinigung der Produkt- und Werkstattumwelt- und -personalgesundheit gut schützen.
| Bewegungsspezifikation |
2HP380V50Hz3-phasig |
| Spitzenleistung |
1,5 KILOWATT |
| Saugluftvolumen |
3 m-³ /min |
| Statischer Druck |
-2000Millimeter-AQ |
| Einlassdurchmesser |
50mm |
| Ausgangdurchmesser |
100Millimeter |
| Geräusche |
<>DB 65 |
| Nettogewicht |
103Kilogramm |
| Maß |
650*400*1250mm |
Überziehen Sie Spaltungsmaschineneigenschaften:
1: Einfache Operation, intelligent
2: Gute Stabilität
3: einfache Struktur, einfache Wartung
4: Vakuumvorortfrucht gut
