Hervorheben:
Maschine zur automatischen Einfügung von Eyelet-Pins
, Maschine zur Einfügung von PCB-Bauteilen
, Maschine zur automatischen Einfügung von PCB-Montagen
Maschine zur automatischen Einfügung von Eyelet-Pin-Einsätzen für PCB-Montagen

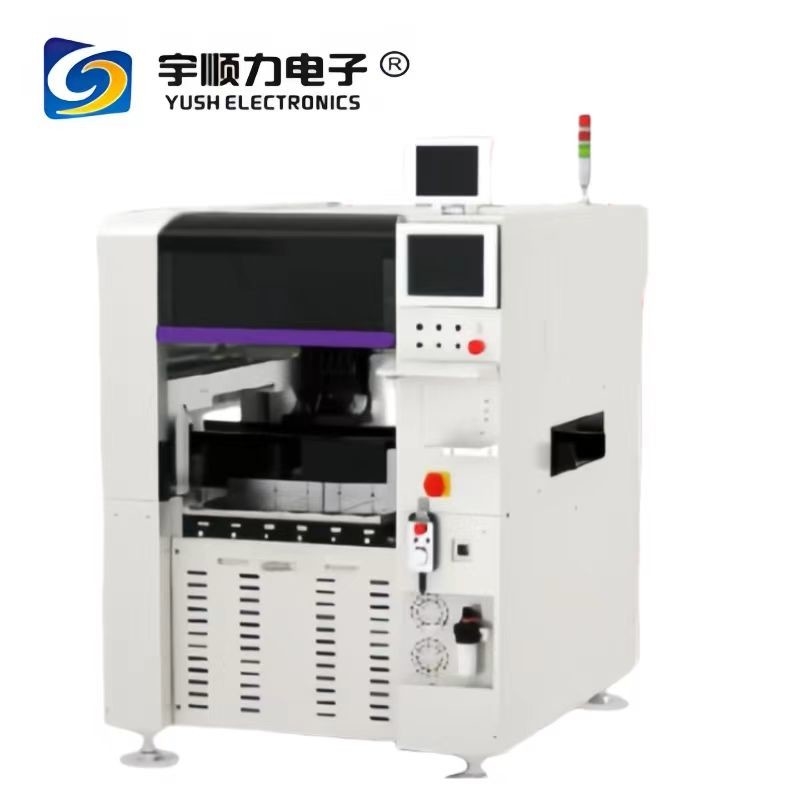

Maschine zur Einfügung von Augenspitzen YSL-S7000
- Ich weiß.Einführung von Maschine zum Einsetzen von Augenspitzen
1. Geschwindigkeiten bis 12000/h;
2. Verbiegte Fußerkennung, automatische Erkennung;
3. Doppel-Schüssel-Feeder für effiziente und einfache Fütterung;
4. Wartungsarme Feedertechnologie;
5Doppelkopf, höhere Geschwindigkeit und bessere Stabilität.
Fütterungsstation
1. Schwingende Zuführsequenz Massenniete/Augenpfeil bis zum Längsschienen;
2. Verwenden Sie das Gewicht des Eyelet/Pin durch die Länge der Schiene zu einem Schieberegler
3. Fütterungszylinder treibt den Fütterungsschieber, um das Auge/die Nadel einzeln auf die Bogenschiene zu drücken;
4. Druckluft wird durch die Bogenleine gelegt und auf das Material geschoben.
X-Y-Arbeitsbereich
1Der Laderförderer transportiert das PCB zum X-Y-Arbeitstisch, der X-Y-Servomotor treibt die X-Y-Arbeitstischpositionierung.
2. Nachdem der Basisteil des Einfügekopfes das Einfügen beendet hat (Detektionssystem wird das Einfügen erfolgreich in den nächsten Schritt überprüfen, wenn nicht beendet, wiederholen Sie diese Aktion),X-Y Arbeitstisch transportiert die abgeschlossene Einfügung PCB zu entladen Förderer
Einfügungsteil
1. Kopf Zylinder treibt die Einbringstange und unter Druck, Führungspinn durch Öffnung/Pinnposition;
2. Kegelförmiger Teil der Schieberöse drückt Schauklerarm mit Material Klemmen auf die Öffnung auf beiden Seiten, Schieberöse drückt Eyelet/Stift auf das durchlöchernde Loch der PCB
- Ich weiß.Spezifikation derMaschine zum Einsetzen von Augenspitzen
| Modell |
Die in Absatz 1 genannten Anforderungen gelten nicht. |
| Insertionsrate |
12000 PCS/h |
| PCB-Größe |
50*50-400*400 mm |
| PCB-Dicke |
0.79 bis 2.36 mm |
| Komponentenhöhe |
0-18 mm |
| Komponentenintervall |
3 mm |
| Einfügen des Kopfes |
2 Stück |
| Maschinengröße (mm) |
1700*1500*1800 mm |
| Gewicht |
1800 kg |
| Stromversorgung |
AC220V 50HZ/60HZ 2,0 KVA |
YUSH Electronic Technology Co.,Ltd. ist ein Unternehmen der Europäischen Union.Das Unternehmen wurde 2005 gegründet und befindet sich in der weltweit führenden Produktionsstadt Jiangsu,Guprofessional pcb separator/pcb depanelizer elektronische Ausrüstungsmaschinen.Das Unternehmen verfügt über fortschrittliche Produktions- und Verarbeitungsgeräte und ein erfahrenes Entwicklungs- und FertigungsteamDie Hälfte hat mehr als 10 Jahre Erfahrung in der Elektronikindustrie.
Ab 2004 investierte der Unternehmensleiter in die Entwicklung und Herstellung des PCB-Separators und der PCB-Depanneling-Maschine.Sicherheit bei der Verwendung und ProduktinnovationWir haben bislang viele hochwertige, stabile und kostengünstige Produkte hergestellt.und so die Wettbewerbsfähigkeit unserer Kunden auf dem Markt erhöhenBislang haben wir verschiedene PCB-Trennmaschinen mit manuellem, motorgetriebenem, pneumatischem, Schimmelstoß- und Fräsmaschinen-Router entwickelt.Aufgrund der guten Qualität und des günstigen Preises sind unsere Kunden auf der ganzen Welt.Bis jetzt hat sich YuSH zu einer der größten Produktionsstätten für PCB-Separatoren in China entwickelt.
