High-Precision-Serie automatische visuelle Online-PCB-Depaneling-Router-Maschine

Name: High-Precision-Serie automatische visuelle Online-PCB-Depaneling-Router-Maschine
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YSL-880
Price: 57,250.00 USD
Availability: InStock

Produkt-Details

Place of Origin: jiangsu

Markenname: Yushunli

Zertifizierung: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Modellnummer: YSL-880

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1 Satz

Preis: USD 6500~108000

Verpackung Informationen: Ziegstoffholzgehäuse

Lieferzeit: 3 Tage bis 7 Tage

Payment Terms: T/T ,Paypal ,West Union ,L/C ,D/P .

Versorgungsmaterial-Fähigkeit: Monat mit 300 Sätzen

Beste Preis erhalten

Produkt-Details

Beschreibung des Produkts

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                Router hohe Präzision PWBs Depaneling, Visuelle Online-PCB-Depaneling-Router, Automatischer Router für das Abstellen von Leiterplatten


Arbeitsumfeld:	-20°C bis +45°C	Arbeitsbereichfeuchtigkeit:	30% bis 60%
Maschinengröße:	Der Wert der Verbrennungsmenge ist zu messen.	Staubsaugergröße:	6407851760 mm
Gewicht der Maschine mit Staubsauger:	1000 kg	Ausrüstungsenergie:	Akku: 220V ± 10% 50/60HZ 3,5 kW
Staubsaugerleistung:	AC:380V±10% 50/60HZ 3kw	Schnittgenauigkeit:	±0,1 mm
PCB-Schnittdicke:	0.3-6 mm	Schneidgeschwindigkeit:	0-100mm/s

Arbeitsumfeld:	-20°C bis +45°C
Arbeitsbereichfeuchtigkeit:	30% bis 60%
Maschinengröße:	Der Wert der Verbrennungsmenge ist zu messen.
Staubsaugergröße:	6407851760 mm
Gewicht der Maschine mit Staubsauger:	1000 kg
Ausrüstungsenergie:	Akku: 220V ± 10% 50/60HZ 3,5 kW
Staubsaugerleistung:	AC:380V±10% 50/60HZ 3kw
Schnittgenauigkeit:	±0,1 mm
PCB-Schnittdicke:	0.3-6 mm
Schneidgeschwindigkeit:	0-100mm/s

High-Precision-Serie automatische visuelle Online-PCB-Depaneling-Router-Maschine

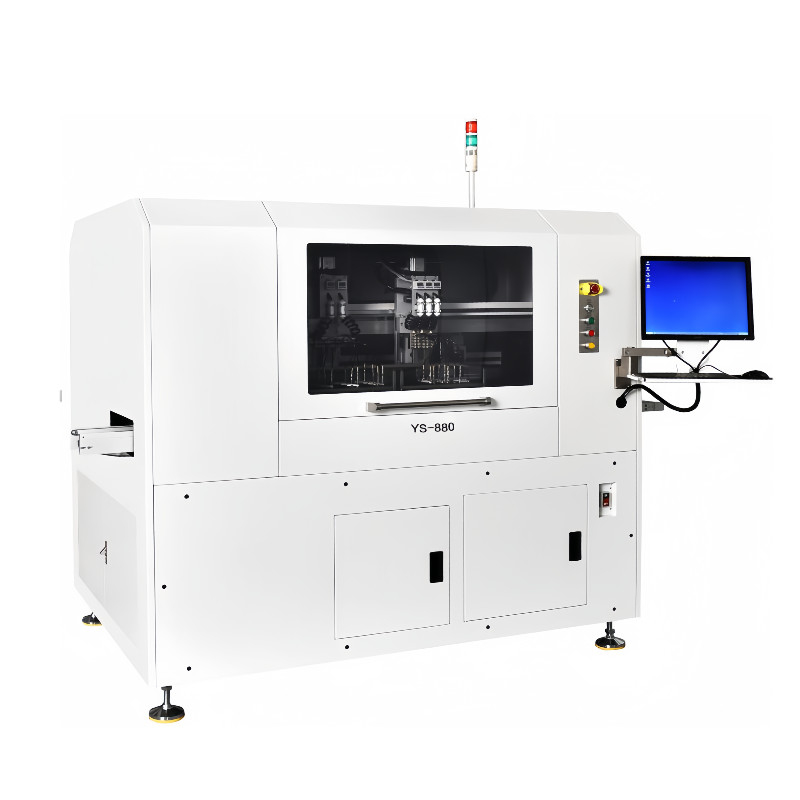

YS-880 automatischer visueller Online-PCB-Abschließrouter

Eigenschaften des Produkts:

Die gesamte Serie ist mit einem schnellen CCD-Automatikkorrektursystem ausgestattet, das die Schnittgenauigkeit und die Betriebseffizienz erheblich verbessert.Hochgeschwindigkeitsspindel zur Trennung des Boards annehmen, mit geringer Schneidbelastung und hoher Präzision, geeignet für Leiterplatten mit unregelmäßigen Formen.Verbesserung der ArbeitsleistungSelbstentwickelte Staubsammelvorrichtung, geringer Lärm, hohe Effizienz, einfache Wartung und Reinigung.

Anwendungsbereiche:

YS-880 automatischer visueller Online-PCB-Depaneling-Router

YS-880 automatische PCB Depaneling Maschine ist mit visueller Ausrichtung Korrekturfunktion als Standard ausgestattet, die geeigneter ist

für hochpräzise und leistungsstarke PCB-Schneid- und Spaltvorgänge wie Mobiltelefone, Automobilelektronik, medizinische Ausrüstung, Luftfahrt.Erweiterte und große Größe eignet sich für die Unterplattenverarbeitung großer Leiterplatten wie Digitalfernseher, PC-Mutterplatten, Server usw. Standard- oder spezielle Schrauben können zum Schneiden des Boards verwendet werden, um die Produktivität zu erhöhen.Verwenden Sie zwei Arbeitsplattformen, um Werkstücke zu platzieren, um die Wartezeit zu verkürzen und die Produktivität zu steigern.

Technische Parameter und Spezifikationen

1.Schnittparameter

Schnittgenauigkeit	±0,1 mm
Wiederholbarkeit	±0,02 mm
Höchstbewegungsgeschwindigkeit	XY-Achse 1000 mm/s, Z-Achse 800 mm/s
Schneidgeschwindigkeit	0-100 mm/s
Höchstbetriebsbereich	300 mm*350 mm
PCB-Schnittdicke	0.3-6 mm
Anwendbare Schneidgröße	0.8-3.0 mm
Fütterungsmethode	Eisenbahnförderer
Entlastungsmethode	Eisenbahnförderer
Strömungsrichtung	Links→rechts oder rechts→links

2.Ausrüstung

Ausrüstungsleistung	Akku: 220V ± 10% 50/60HZ 3,5 kW
Staubsaugerleistung	AC:380V±10% 50/60HZ 3kw
Gasquelle	4 bis 6 kg/cm2- 6...
Arbeitsumfeld	-20°C bis +45°C
Luftfeuchtigkeit der Arbeitsumgebung	30% bis 60%
Maschinengröße	Der Wert der Verbrennungsmenge ist zu messen.
Staubsaugergröße	6407851760 mm
Gewicht der Maschine mit Staubsauger	1000 kg

Eigenschaften des Produkts:

.Online automatische Vorlage, automatische Vorlagezufuhr, Ausschnittvorlage, die die Effizienz erheblich verbessert und die Arbeitskosten senkt

.Die gesamte Serie ist mit einem CCD-Kamera-Ausrichtungssystem ausgestattet, um die Schnittgenauigkeit und Effizienz zu verbessern und Fehlbetrieb zu verhindern

.Importierte Hochgeschwindigkeitsspindel wird verwendet, um das Brett zu schneiden und zu trennen, was die Schneidbelastung erheblich reduziert, geringe Trägheit und schnelle Reaktion aufweist

.Doppelplattformstrukturentwurf, Verbesserung der Schneideffizienz

Innenstruktur:

- Das Brett wird per Schiene transportiert.

.Pleiwood-Positionierungsfunktion nach der PCB-Boardzufuhr

.Die Zuführungsstruktur Vakuum-Saugbecher saugt automatisch das PCB auf die Steckplatte zum Schneiden

Außenbordstruktur:

.Das fertige Produkt und die Abfälle werden auf dem Vakuumabsauggerät geschnitten und auf die Abfälle bzw. das Förderband gelegt.

PCBA-Pick-and-Place-Struktur

.Pick-and-Place-Gerät: automatisches Be- und Entladen (modulare Vakuum-Saugklaue, Vakuum-Gerät, kann unabhängig gesteuert werden)

Übertragungsstruktur: X-Bewegung und Z1 Z2 Saug, AC-Servomotorsteuerung

.Aufnahmegeschwindigkeit: 500 mm/s
