Drucker für PCB-Platten
, Hochpräzisions-PCB-Lötpaste-Drucker
, Vollautomatischer PCB-Lötpaste-Drucker

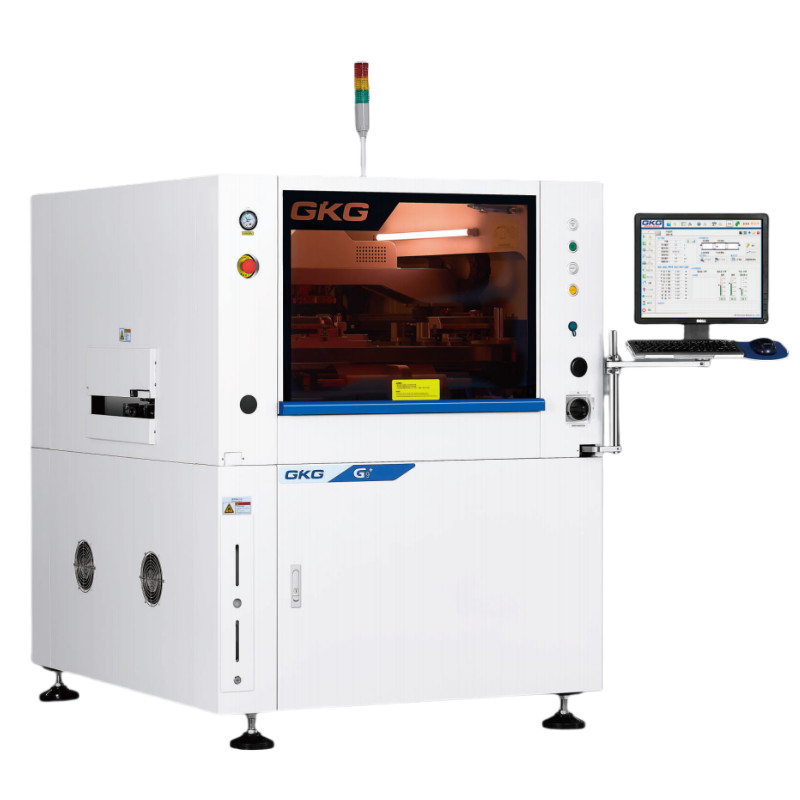

Hochpräzisions- vollautomatisierter PCB-Board-Solder-Paste-Drucker
Hochpräzisions- und Hochgeschwindigkeitsdruckmaschine
Die automatische Zinnpaste-Druckpresse G9+ ist ein High-End-Modell für SMT-High-End-Anwendungen, das die Anforderungen des Druckprozesses von 03015, 0,25 Tonhöhe, hoher Präzision und hoher Geschwindigkeit erfüllen kann.
Technische Parameter/Spezifikationen
| Verarbeitung von Substraten |
G9+ |
| Höchstgröße der Platte |
450*340 mm |
| Mindestgröße der Platte |
50 x 50 mm |
| Tiefstand der Platte |
0.4 bis 6 mm |
| Höchstgewicht der Platte |
3 kg |
| Abstand zur Bordkante |
2.5 mm |
| Höhe des Brettes |
15 mm |
| Transporthöhe |
900 ± 40 mm |
| Transportgeschwindigkeit |
Bei der Prüfung des Fahrzeugs ist der Fahrzeugklassenwert zu berücksichtigen.
Programmsteuerung
|
| Verkehrsrichtung |
Eine Stufe |
| Brettklemme |
Patentiert über die Spannung der Oberseite |
| Seitenverschließung |
| Adsorptionsfunktion |
| Unterstützungssystem |
Magnet-Pin |
| Unterstützungsblock |
| Manueller Auf- und Abwärtstisch |
Dimensionelle Erscheinung
BTB-Dimensionsbild
Leistung
CCD-Digitalkamera-System
Mit beiden Lichtquellen kann sich die Helligkeit auf eine unendliche Schleife anpassen.so dass unterschiedliche Markierungspunkte leicht zu erkennen sind (einschließlich ungleichmäßiger Markierungspunkte), wie z. B. Zinnplattierung, Kupferplattierung, Silberplattierung, Heißluftlöten, FPC und verschiedene Arten von unterschiedlichen Farben.
Hochgenaue PCB-Dicke, die einstellbar ist
Eine extrem zuverlässige Struktur mit stabiler XY-Bewegung, die manuell eingestellt wird, macht es leicht, unterschiedliche PCB-Durchmesser aufzunehmen.
Positionsierungssystem für Leitbahnen
Neues Muster patentierte Führungsschiene kann abnehmbare, programmierbare flexible Seitenklemme, spezifisch für FPC, PCBwarpage, eine einzigartige Campingplatte Gerät durchführen.Durch die Software-Programmierung kann automatisch ausstrecken und ziehen Sie zurück unberührte PCB Dicke.
Innovatives Konstruktionsdesign der Spülmaschine
Ein umfassendes Abtriebssystem, das die Stabilität und Haltbarkeit erhöht, zu verwenden.
Schablonenreinigung mit hoher Geschwindigkeit
Die nach unten gerichtete Reinigungsstruktur verhindert erfolgreich verstopfte Öffnungen (die immer die Ursache für eine unwirksame Reinigung sind).Die Länge des abgegebenen Lösungsmittels kann auch leicht mit Software-Steuerung geändert werden.
Neue Multifunktionsschnittstelle
Einfachheit, Clearty versteht, benutzerfreundlich.
Funktion des tatsächlichen Temperatur- und Luftfeuchtigkeitskontrolls.
Option vier.0
