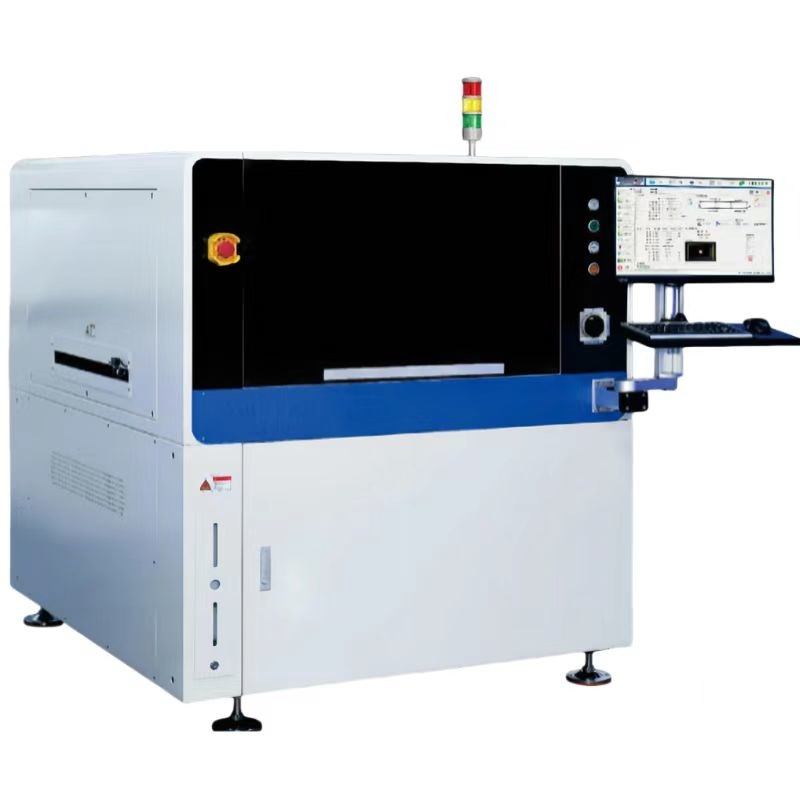

Vollautomatischer Hochpräzisions-Hochgeschwindigkeits-PCB-Schweißpaste-Drucker

Name: Vollautomatischer Hochpräzisions-Hochgeschwindigkeits-PCB-Schweißpaste-Drucker
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YSL-E
Price: 17,800.00 USD
Availability: InStock

Produkt-Details

Herkunftsort: Zhejiang

Markenname: YUSH

Zertifizierung: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Modellnummer: YSL-E

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1 Satz

Preis: USD 12800~22800

Verpackung Informationen: Gehäuse aus Folienholz

Lieferzeit: 3 bis 7 Tage

Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union

Versorgungsmaterial-Fähigkeit: 10 Sätze/Monat

Beste Preis erhalten

Produkt-Details

Beschreibung des Produkts

Hervorheben:
                                                Vollautomatischer PCB-Lötpaste-Drucker, Hochpräzisions-PCB-Lötpaste-Drucker, Hochgeschwindigkeits-PCB-Solder-Paste-Drucker


Vollautomatischer Hochpräzisions-Hochgeschwindigkeits-PCB-Schweißpaste-Drucker

YSL-E vollautomatischer Hochpräzisions-Hochgeschwindigkeits-PCB-Lötpapierdruckmaschine

性能Maschine Leistung
Wiederholung der Position Genauigkeit	± 12,5um@6o CPK≥2.0
重复印刷精度 Druckgenauigkeit	±22um@6o CPK≥2.0
NCP-CT (nicht enthalten: Reinigung und Druck)	< 7,5 Sekunden
HCP-CT (einschließlich Reinigung und Druck)	19 Stück pro Stück
制程CT	Fünf Minuten.
转线CT	3 Minuten.
基板处理参数 Substrat Verarbeitung VaterRammometer
Maksimale Grundplattengröße Maximale Plattengröße	510*510 mm
最小基板尺寸 Mindestgröße des Platzes	50 x 50 mm
基板厚度 Größe Plattenstärke	0.4 bis 6 mm
取像机械范围 Kamera Mechanische Reichweite	510*510 mm
最大基板重量 Höchstgewicht der Platte	5 kg
基板边缘间隙 Ränderfreiheit des Brettes	2.5 mm
过板高度 Bretthöhe	23 mm Super-Aus-Typ-Spitze
Transportgeschwindigkeit	900 ± 40 mm
Übertragungsgeschwindigkeit (Max) Transportgeschwindigkeit	Teilkontrollen: 1500 mm/s (max.)
Verkehrsmittel Verkehrsrichtung	Ein-Stufen-Fahrbahn
传输方向 Transmission direction	Links nach rechts
	rechts nach links rechts nach links
	Ebenso rein und raus.
基板支?? 方法 Unterstützungssystem	磁性顶针 ((65mm) Magnetstift
	等高块 ((65mm) Stützblock
	Automatisierte Anpassung
基板持 Board Klammer	Manuell einziehbare obere Tablette
	柔性边侧dämpfung
	真空吸附功能 Adsorptionsfunktion

印刷参数Druck Parameter
印刷速度 Druckgeschwindigkeit	10~200 mm/s
印刷压力 Druckdruck	0.5 bis 20 kg
印刷模式 Druckmodus	单或双刀印刷Ein/zweimal
?? 刀类型 Queegee Typ	¥ 刀/钢 ¥ 刀 ((角度45/55/60)) Kautschuk/SqueegeeBlade (Winkel 45/55/60)
脱模距离 Schnappschuss	0 ~ 20 mm
脱模速度 Schnappgeschwindigkeit	0 ~ 20 mm/s
钢网框架尺寸 Die Größe der Vorlage	470370mm~737737mm
钢网定位方式	Automatische Y-Richtung (zusammenhängende manuelle Ausgleichsanpassung)
清洗参数Reinigung Parameter
清洗方式 Reinigungssystem	干擦,湿擦,真空 Trocken-Nass-Vakuum drei Modi
Hochgeschwindigkeitsreinigung	Comeback-Reinigung
清洗系统 Reinigungssystem	侧喷淋式 Seitensprühtyp
清洗行程 Reinigungsschlag	- Das ist nicht das Problem.
清洗位置 Reinigungsposition	后置清洗 Nachreinigung
清洗速度 Reinigungsgeschwindigkeit	10-200 mm/s
清洗液用量 Reinigungsflüssigkeitsverbrauch	Automatische Erzeugung, manuell verstellbar
Verbrauch von Reinigungspapier	Automatische Erzeugung, manuell verstellbar
影像参数Vision Parameter
影像视域 CCD FOV	10 x 8 mm
Kamera Typ	130 Millionen Pixel digitale Kamera 130 Tausend CCD Digitalkamera
摄像系统 Kamera-System	Auf- und Abblendoptikstruktur
取像CT(流光) Kamera-Zykluszeit	300 ms
基准点类型 Fiduzielle Markenarten	标准形状基准点Standard Fiducial Mark Form (Standardform der vertrauenswürdigen Marke)
	Beispiel: Runde, Runde, Kreuz, Quadrat, Diamant, Kreuz
	?? 盘及异形 Pad und Profil
Kennzeichengröße Kennzeichengröße	0.3-6 mm
Markenzahl Markennummer	Maximal 4 Stück
防呆点数 bleiben Sie weg Nummer	Maximal: 1 Stück

设备硬件参数Maschine Parameter
Leistungsanforderung	Stromquelle	AC:220±10%,50/60Hz 2,2KW
压缩空气要求耗气量	Luftdruck Luftverbrauch	4~6kgf/cm2 约5L/min
Arbeitsumgebung Temperatur Betriebstemperatur		-20°C bis +45°C
Arbeitsumfeldfeuchtigkeit Arbeitsumfeldfeuchtigkeit		30% bis 60%
机器高度 ((去三色灯)) Maschinengröße ((ohne Turmlicht))		1500 ((H) mm
机器长度 Maschinenlänge		1258 ((L) mm
机器宽度 Maschinenbreite		1425 ((W) mm
机器 weight Maschinengewicht ungefähr		Ungefähr 1100 kg
设备承重要求 Ausrüstungsschwerlastanforderungen		650 kg/m

Vollautomatischer Hochpräzisions-Hochgeschwindigkeits-PCB-Schweißpaste-Drucker 1
