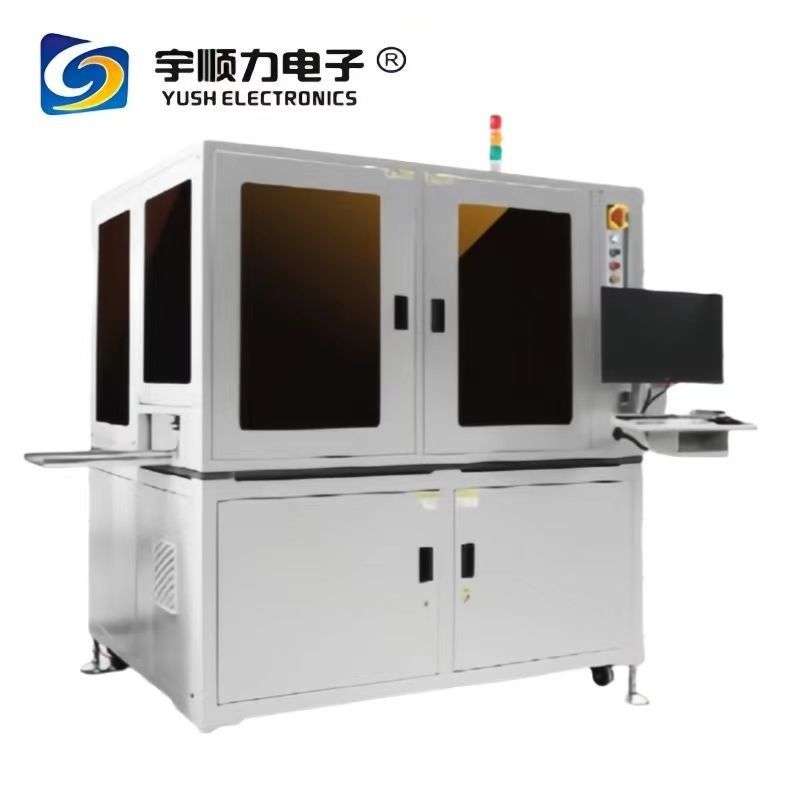

Hochgeschwindigkeitsmaschine YSVC-600 mit vier Achsen-Präzisions-PCB-Router

Arbeitsgröße

Arbeitsbereich

350 x 350 mm (Anpassbar große Größe)

PCB-Dicke

0.3 bis 3,5 mm

Marke der Hardware

Abfallentsorgungsmethoden

Staubentnahmekasse

Methode der Staubentnahme

Ober- oder Untervakuum

Sammlung von Staub

Oberes Vakuum 2HP-3HP/Unteres Vakuum

Boxparameter

3 PS-5 PS

Kennzeichnung des Sensorschalters

Panasonic Japan

Servomotormarke

Panasonic Japan

Marke der elektrostatischen Ionen-Windpistolen

Taiwan

Marke der Führung

Taiwanische PMI

Schraubenmarke

Taiwan TBI Schleifgrad

Marke der CCD-Kamera

Deutschland BASLER

Marke der Spindel

Japan NAKANISHI

Computer-Hostmarke

ASUS-Markenhost

Maschinengewicht

840 kg

Sicherheitsgitter

Taiwan

Elektrisch

Stromversorgung

AC220/380V50/60HZ dreiphasig

Druckluft

0.4-0.6 MPA (mit Filter)

Betrieb

Chinesisch/Englisch fakultativ

System

Steuerungsmethode der Software

PC+ Steuerung des industriellen Steuerungssystems

Programmiermethoden

Computerprogrammierung, AOI-Scannen und Bearbeitungsprogramme schneller und genauer

Warnlicht

Dreifarbiger Schall- und Lichtalarm (normaler Betrieb, Wartezeit auf Prüfung, Fehleralarm)

Mit Fehlermelder: Luftdruckinstabilität, Blockierung, Kollision

Sichere Produktion

Produktion im Bestellmodus, vierstufiger Passwortschutz (automatischer, manueller, Sensorschutz usw.)

Technische Parameter

Statistikfunktion

Sowohl links als auch rechts Brett mit Statistikfunktion

Informationsmanagementfunktion

Unterstützung des MES-Informationssystems zur nahtlosen Verbindung von Geräten und Informationsmanagement, Open Ethernet-Schnittstelle und Unterstützung des TCP/IP-Netzwerkkommunikationsprotokolls,und notwendige Software und Programme; Öffnen Sie den Funktionsport BAR CODE.

X.Y, Z-Achsenantrieb

Servomotor + Schraube, Führungsschiene

Arbeitstische-Eingabe- und Ausgabeverfahren

Servomotor + Schraube, Führungsschiene

Produktanforderungen für das Schneiden

Linke und rechte Arbeitstische können verschiedene Produkte gleichzeitig trennen

Anforderungen an die Schneidhöhe

Linke und rechte Arbeitstische können unterschiedliche Höhen und Produkte gleichzeitig trennen

Anforderungen an die Kennzeichnung von MARK-Punkten

Es können unterschiedlich geformte MARK-Punkte identifiziert und vor jeder Abteilung frei eingestellt werden.

Anforderungen an die LED-Dichtung

Die Leuchtdichte kann in der Software eingestellt werden

Kamera

Software gesteuerte Kamera bewegt sich nach oben und unten

PCB-Positionierungs- und Einstellungsmethoden

Einheitliche Befestigung, Positionierungskode, Werkzeugbefestigung

Der Durchmesser des Fräsmaschens klang

0.8-3.0 mm

Management von Fräsmaschinen

Die Software kann die Höhe automatisch entsprechend der Dicke der PCB-Platte und der Zähigkeitslänge des Schneiders anpassen, um die Lebensdauer des Schneiders und die Standard-Werkzeugerkennung zu verlängern.

MES-Docking

Funktion des offenen MES-Dockingports

Barcode-Scan

Öffnen Barcode Scan Port Funktion

Schneidgeschwindigkeit

0-100mm/S verstellbar pro Sekunde

Arbeitstisch

zwei Arbeitstische

Schneidfunktion

Kann gerade, gebogen, L- oder U-förmig schneiden

Schießprobleme

Software kann Fehlerpunkte erkennen, I/O-Porterkennungsfunktionen und detaillierte Warnungen haben

Dienstleistungen

Unsere After-Sales-Standorte sind Suzhou, Dongguan, die Vereinigten Staaten, Brasilien, Großbritannien, Frankreich und Türkei.

Arbeitsbank

Modell

Spezifikationen

Arbeitsgröße

Maschinenabmessung W.D.H.

Nettogewicht

Doppeltische

Die in Absatz 1 genannte Angabe ist nicht anwendbar.

Standardtyp

350*350 mm

1382*1056*1500 mm

840 kg

Doppeltische

Die in Absatz 1 genannten Vorschriften gelten nicht für die Berechnung der Leistungen.

Vergrößert

500*500 mm

1682*1356*1500 mm

940 kg
