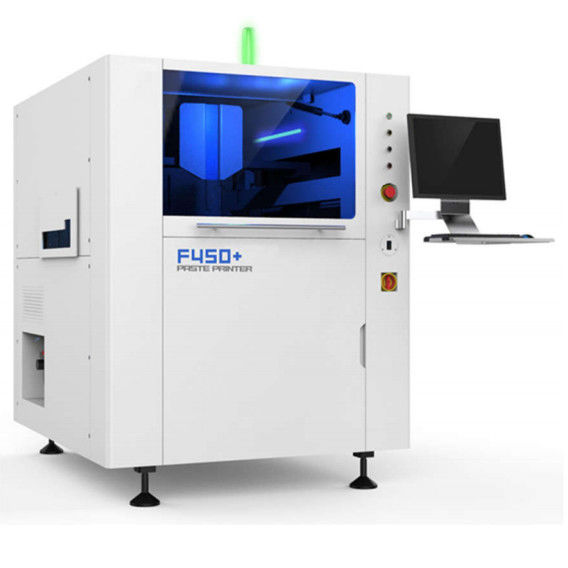

Full Auto Hochpräzisions-Stencil-Drucker F450 für SMT-Schutzlinie

Name: Full Auto Hochpräzisions-Stencil-Drucker F450 für SMT-Schutzlinie
Brand: YUSH Electronic Technology Co.,Ltd
SKU: F450
Price: 20000 USD
Availability: InStock

Produkt-Details

Herkunftsort: jiangshu

Markenname: YUSH

Zertifizierung: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Modellnummer: F450

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1 Satz

Preis: USD 20000

Verpackung Informationen: Holzpaket

Lieferzeit: 30 Tage

Zahlungsbedingungen: T/T

Versorgungsmaterial-Fähigkeit: 100 SET pro Monat

Beste Preis erhalten

Produkt-Details

Beschreibung des Produkts

Hervorheben:

Maximale Größe der Platte:	450 mm x 350 mm	MIN BOARD Größe:	50mm x 50mm
PCB-Dicke:	0.4mm~6mm	Warpage:	Max. PCB-Diagonale 1%
Maximales Brettgewicht:	6 kg	Abstand zwischen den Bordkanten:	Konfiguration auf 3 mm
Maximaler Bodenabstand:	20 mm	Übertragungsgeschwindigkeit:	Bei der Prüfung der Leistungsfähigkeit ist die Leistung zu messen.

Maximale Größe der Platte:	450 mm x 350 mm
MIN BOARD Größe:	50mm x 50mm
PCB-Dicke:	0.4mm~6mm
Warpage:	Max. PCB-Diagonale 1%
Maximales Brettgewicht:	6 kg
Abstand zwischen den Bordkanten:	Konfiguration auf 3 mm
Maximaler Bodenabstand:	20 mm
Übertragungsgeschwindigkeit:	Bei der Prüfung der Leistungsfähigkeit ist die Leistung zu messen.

Full Auto Hochpräzisions-Stencil-Drucker F450 für SMT-Schutzlinie

Vollautomatischer Hochgenauigkeits-Drucker F450

Beschreibung:

F450+TM Parameter
PCB-Parameter
Maximale Größe der Platte	450 mm x 350 mm
Min. Plattengröße	50 mm x 50 mm
PCB-Dicke	0.4 mm bis 6 mm
Warpage	Max. PCB-Diagonale 1%
Maximalgewicht der Platte	6 kg
Abstand zwischen den Bordkanten	Konfiguration auf 3 mm
Maximaler Bodenabstand	20 mm
Übertragungsgeschwindigkeit	Bei der Prüfung des Fahrzeugs ist der Fahrzeugklassenwert zu berücksichtigen.
Übertragungshöhe bis das Land	900 ± 40 mm
Übertragungsrichtung	Links nach rechts, rechts nach links, links nach links, rechts nach rechts
Übertragungsmethode	Einstufige Getriebebahn
Verfahren zur Aufnahme von PCB	Die Software kann den elastischen Seitendruck ändern ((Optional: Mehrpunkte auf der Unterseite oder teilweise oder vollständig Vakuum).
Unterstützung des Vorstands Methode	Magnetfinger, Konturblöcke, spezielle Befestigungen für Werkstücke
Druckparameter
Druckkopf	Zwei unabhängige Motorantriebe in gerader Linie
Größe des Vorlagenrahmen	370 mm x 470 mm ((470 links/rechts platziert) ~737 mm x 737 mm
Maximale Druckfläche	450 mm x 350 mm
Typ des Schraubers	Schablonschaber/Gummi-Schabler (Winkel 45°/55°/60° ausgewählt) nach der Drucktechnik)
Druckmodus	Druckmaschinen mit einem oder zwei Schabern
Entformlänge	00,02 mm bis 12 mm
Druckgeschwindigkeit	6 bis 200 mm/s
Druckdruck	0.5 bis 10 kg
Druckbewegung	± 250 mm (von der Mitte)
Bildparameter
Sichtfeld (FOV)	6.4 mm x 4.8 mm
Tischverstellbar Fläche	X,Y:±7,0 mm θ:±2,0°
Typ der Bezugspunkte	Standardreferenzpunkt (siehe SMEMA-Standard),Bindung Pad/Loch
Kamerasystem	Einzelne Kamera, einzelne Auf/Ab-Bildgebung System, geometrische Anpassung der Positionierung
Leistungsparameter
Ausrichtung der Bildgebung wiederholte Genauigkeit	Bei der Verwendung von "Fertigungssysteme" ist ein "Fertigungssystem" zu verwenden, das eine "Fertigungssysteme" enthält.0
Wiederholter Druck Genauigkeit	Bei der Prüfung der Einhaltung der Vorschriften für die Verwendung von Schutzgütern sind die folgenden Anforderungen zu beachten:0
Zykluszeit	weniger als 7,5 Sekunden
Zeilenzeit ersetzen	Weniger als 5 Minuten.
Ausrüstung
Macht	AC220V±10%,50/60HZ,15A
Druckluft	4 bis 6 kg/cm2, 10,0 Röhre
Betriebssystem	Windows XP
Größe der Ausrüstung	1140mm(L) x 1400mm(W) x 1480mm(H) Bildschirm und Dreifarbige Lichthöhe)
Gewicht der Ausrüstung	Ungefähr 1000 kg

Full Auto Hochpräzisions-Stencil-Drucker F450 für SMT-Schutzlinie 0

Full Auto Hochpräzisions-Stencil-Drucker F450 für SMT-Schutzlinie 1

Full Auto Hochpräzisions-Stencil-Drucker F450 für SMT-Schutzlinie 2

Eigenschaft:

1.Hohe Stabilität CCD-Kamerasystem

Vier-Wege-Lichtquelle verstellbar, mit gleichmäßiger Beleuchtung und der perfekte Bildsammlung, so dass die verschiedenen Arten von Mark-Punkte eine sehr gute Identifizierung sein kann ((einschließlich der robusten Mark-Punkt),Die Produktion von PCBs in verschiedenen Farben erfolgt durch die Verwendung von Zinn, Gold-olated, Spray Tin, FPC und anderen Arten von PCB.

2.Hohe Effizienz des Schablonenreinigungssystems

Das neue Löschsystem sorgt für den vollständigen Kontakt mit dem Schablone, und die erhöhte Vakuumaufnahme sorgt dafür, dass die im Netz verbleibende Lötpaste effektiv entfernt wird.und die effektive automatische Reinigungsfunktion erreicht wird.

3.einfaches und zuverlässiges PCB-Positionierungssystem

Adaptive PCB-Tiefe, Softwarestützbarer flexibler Seitendruck und magnetische Stützvorrichtung,

4.Intelligentes Schraubsystem

Programmierbare und unabhängige, direkt gekoppelte Schrittmotorsteuerung, eingebautes Präzisionsdrucksteuerungssystem.
