Zu Hause > produits > PWB-Reinigungs-Maschine > Offline-PCBA Reinigungs-Maschine 60L für SMT-Linie

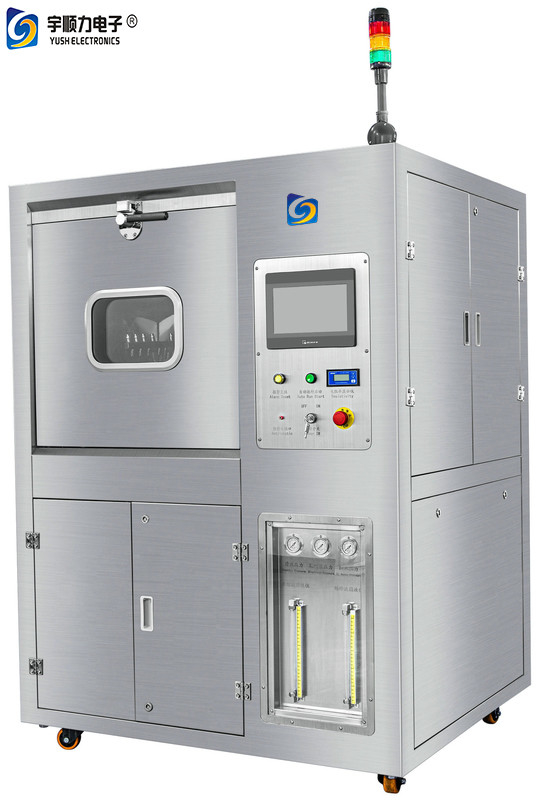

Offline-PCBA Reinigungs-Maschine 60L für SMT-Linie

Produkt-Details

Herkunftsort: CHINA DONGGUAN

Markenname: YUSH

Zertifizierung: CE ISO

Modellnummer: SME-5600

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1SET

Preis: USD1000~4000

Verpackung Informationen: Plywooden-Fall

Lieferzeit: Tage 10-15work

Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Versorgungsmaterial-Fähigkeit: 80sets/month

Beste Preis erhalten
Hervorheben:

Offline-PCBA-Reinigungsmaschine

,

Reinigungsmaschine 60L PCBA

,

Reinigungsanlage SMTs PCBA

retangle Reinigungskorb:
Schichten H100 (Millimeter) L610 x W560 x x2
flüssige Behälterkapazität:
60L
concerntrate flüssige Behälterkapazität:
30L
vorübergehende Behälterkapazität:
18L
saubere Zeit:
10~20min (0~99min justierbar)
Spülenzeit:
1~3min/times (0~10min adjustanble)
heiß lufttrocknen Sie Zeit:
15~30min (0~60min justierbar)
flüssiger Reinigungstemp:
Raumtemperatur-~75℃
Spülen DI-Wasser Temp:
Raumtemperatur-~75℃
heiß lufttrocknen Sie Temp:
Raumtemperatur-~99℃
flüssige Behälterheizungsenergie:
9KW
Maschinen-Größe:
L1300xW1200xH1850 (Millimeter)
Maschinengewicht:
600kg
Schlüsselverkaufsstellen:
Einfach zu benützen, Hoch-Genauigkeit
retangle Reinigungskorb:
Schichten H100 (Millimeter) L610 x W560 x x2
flüssige Behälterkapazität:
60L
concerntrate flüssige Behälterkapazität:
30L
vorübergehende Behälterkapazität:
18L
saubere Zeit:
10~20min (0~99min justierbar)
Spülenzeit:
1~3min/times (0~10min adjustanble)
heiß lufttrocknen Sie Zeit:
15~30min (0~60min justierbar)
flüssiger Reinigungstemp:
Raumtemperatur-~75℃
Spülen DI-Wasser Temp:
Raumtemperatur-~75℃
heiß lufttrocknen Sie Temp:
Raumtemperatur-~99℃
flüssige Behälterheizungsenergie:
9KW
Maschinen-Größe:
L1300xW1200xH1850 (Millimeter)
Maschinengewicht:
600kg
Schlüsselverkaufsstellen:
Einfach zu benützen, Hoch-Genauigkeit
Offline-PCBA Reinigungs-Maschine 60L für SMT-Linie

Offlinereinigungsmaschine 60L PCBA für SMT-Linie für Harz-Fluss, NO-sauberer Fluss



SME-5600 PCBA Reinigungsmaschinen-Einleitung





SME-5600 ist eine energiesparende, schützende, integrierte, Spitzenreinigungsumweltsmäßigmaschine. Es kann das Säubern automatisch abschließen und, trocknender Prozess in einer Kammer durch gerade, ausspülen den Anfangsschlüssel zu drücken.

Hauptanwendung SME-5600: Autoelektronik PCBA, Militär-PCBA, Luftfahrt-PCBA, Telekommunikation PCBA, medizinisches Gerät PCBA, Digital-Meter PCBA.

Für Harzfluß, NO-sauberen Fluss, wasserlöslichen Fluss, Lötpasteball und andere organische und anorganische Verschmutzungsmaterialien auf SMT und THT PCBA.



Offline-PCBA Reinigungs-Maschine 60L für SMT-Linie 0Offline-PCBA Reinigungs-Maschine 60L für SMT-Linie 1Offline-PCBA Reinigungs-Maschine 60L für SMT-Linie 2Offline-PCBA Reinigungs-Maschine 60L für SMT-Linie 3



PCBA-Offlinereinigungsmaschine SME-5600



Offline-PCBA Reinigungs-Maschine 60L für SMT-Linie 4

1. Struktur SME-5600

Offline-PCBA Reinigungs-Maschine 60L für SMT-Linie 5

3. Hauptprozeß mit 3 Schritten

Offline-PCBA Reinigungs-Maschine 60L für SMT-Linie 6Offline-PCBA Reinigungs-Maschine 60L für SMT-Linie 7Offline-PCBA Reinigungs-Maschine 60L für SMT-Linie 8



                                                   Flüssig säubern Sie ---- DI-Wasserspülung ---- Heiß lufttrocknen Sie



                            Oberes/mittleres/untereres 3pcs, Spraystangen der Rotation 360°, 2 Schichten, die Körbe säubern



Diagramm 4.Flow

Offline-PCBA Reinigungs-Maschine 60L für SMT-Linie 9

Im allgemeinen sind die Reinigungsprozeßparameter: Reinigungsminute der zeit (10-20), Minute der Spülenzeit (1-2), Zeiten der Spülenzeiten (3-5), Minute der Trockenzeit (20-30), Reinigungstemperatur (40 -60) ℃, Spülentemperatur (Raumtemperatur), Trockentemperatur (70-95) ℃, also die allgemeine Fertigstellung von einer Reinigungsminute der Bearbeitungszeit (40-60), unter speziellen Umständen entsprechend der tatsächlichen Situation





Spezifikt. 5.Technical









S/N EINZELTEIL SPEZIFIKT. SME-5600
1 retangle Reinigungskorb Schichten H100 (Millimeter) L610 x W560 x x2
2 flüssige Behälterkapazität 60L
3 concerntrate flüssige Behälterkapazität 30L
4 vorübergehende Behälterkapazität 18L
5 saubere Zeit 10~20min (0~99min justierbar)
6 Spülenzeit 1~3min/times (0~10min adjustanble)
7 heiß lufttrocknen Sie Zeit 15~30min (0~60min justierbar)
8 Spülenzeiten 3~5times (1~59mal justierbar)
9 flüssiger Reinigungstemp Raumtemperatur-~75℃
10 Spülen DI-Wasser Temp Raumtemperatur-~75℃
11 heiß lufttrocknen Sie Temp Raumtemperatur-~99℃
12 flüssige Behälterheizungsenergie 9KW
S/N EINZELTEIL SPEZIFIKT. SME-5600
13 vorübergehende Behälterheizungsenergie 6KW
14 Lufterhitzerenergie 7.5KW
15 Widerstandskraftstrecke 0~18MΩ
16 elektrische Pumpe 4.0KW
17 Luftpumpe 1 Zoll
18 flüssiger Spritzdruck 0~5kgf/cm2
19 flüssiger Filter 0.2um
20 DI-Wasserfilter 0.2um
21 Belüftungsöffnungsgröße φ100XH30 (Millimeter)
22 Energie/Luftzufuhr AC380V, 50/60HZ, 65A /0.5 ~0.7Mpa, 200~400L/Min
23 Maschinengröße L1300xW1200xH1850 (Millimeter)
24 Maschinengewicht 600KG







6-1. Eigenschaften





1. der ganze Prozess sichtbar: der Reinigungsprozeß kann durch das Vorderfenster und LED-Licht sichtbar sein.

2. automatischer Reinigungsmodus: sauber, Spülen, Trockenverfahren kann in einer kompakten Maschine abschließen.

3. der wissenschaftlichste Düsenentwurf: der Gebrauch von linker und rechter Zuwachsanordnung --- zu Reinigungs-Leistungsfähigkeit erhöhen, hin- und herbewegung des Korbes - vollständig das Reinigungstotgebiet zu lösen;

4. der justierbare Entwurf des Düsendrucks: zu das kleine und helle PCBA im Hochdruckspray unter den Bedingungen des Zusammenstoßes lösen, Spritzenproblem;

5. das Standardverdünnungsbehälter-Heizsystem: verbessern Sie erheblich die Reinigungs-Leistungsfähigkeit. Verkürzen Sie die Reinigungszeit;

6. ein umfassendes Reinigungssystem: für SMT; THT PCBA, nachdem die Oberfläche des Restharzes, des wasserlöslichen Flusses, des NO-sauberen Flusses/der Lötpaste und anderer organischer und anorganischer Schadstoffe für gründliche und effektive Reinigung geschweißt worden ist;

7. bequeme Reinigungsverdünnung zum hinzuzufügen: kann manuell hinzugefügt werden, aber, auch indem das Verhältnis (5% bis 25%) mit DI water und chemische Flüssigkeit (Wahl) automatisch einstellen;
