Hervorheben:
Schreibmaschine zur Reinigung von PCBs
, PCB-Reinigungsmaschine mit hoher Präzision
, Hocheffiziente PCB-Reinigungsmaschine
Umrissdimension: |
580 mm × 910 mm × 1650 mm |
Gewicht: |
Über 600KG |
Maximale Dicke des machbaren Werkstücks: |
4 mm ((Bitte im Voraus mit dem Hersteller der Ausrüstung kommunizieren) |
Art der verarbeitbaren Erzeugnisse: |
QFN、DFN、BGA、LGA、FC、MEMS,LED-Lichtschalle BT-Platte und andere Materialien mit denselben physikalisch |
Quelle: |
Einphasen-AC220V±10%, maximale Leistung 4,5 KVA |

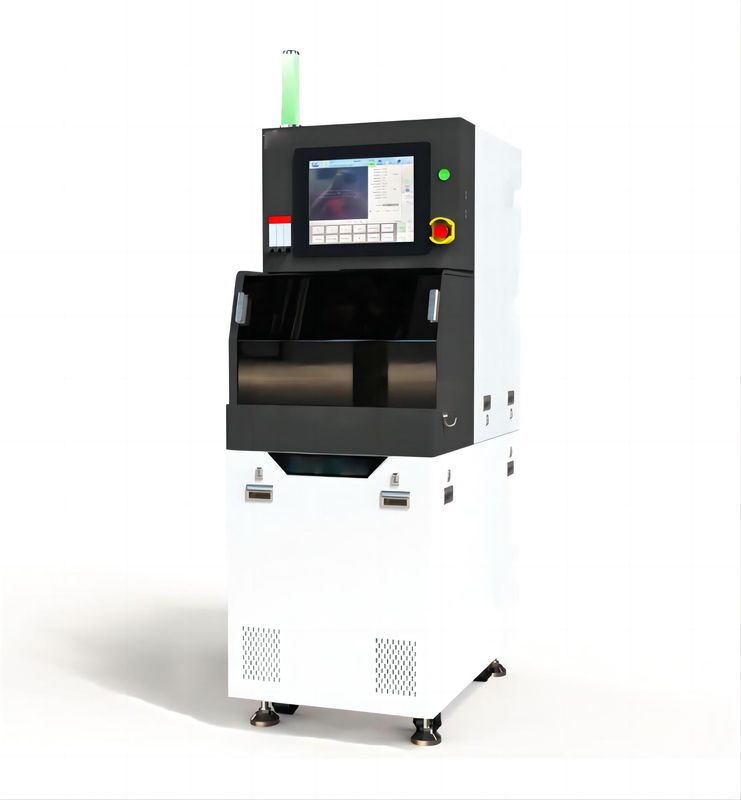

Hocheffiziente, hochpräzise Schreibmaschine für die PCB-Reinigung
YSL 3600 hocheffiziente, hochpräzise Schreibmaschine
Anforderungen an die Betriebsumgebung und technische Parameter
YSL3600Präzisionsschreibmaschine Einsachseffektiver Schneidmodus; maximale Verarbeitung
Werkstückgröße 150 * 150mm, geeignet für kleine Verpackungsmaterialien, weiche Materialien
Schneiden, manuelles Be- und Entladen, automatisches Getriebe und Positionieren, automatisches Ausrichtungsschneiden.
1.Die Schreibmaschine ist ohne offensichtliche Vibrationen zu installieren.
ohne korrosives Gas und starkes Magnetfeld.
°C und bleibt konstant; relative Luftfeuchtigkeit < 60%, keine Kondensation.
2.Die von der Schreibmaschine verwendete Druckluft sollte sauber sein, ohne Öl und Wasser,
und die Druckluft muss durch den Kalttrockner gefiltert werden.
3.Die Qualität des Schneidkühlwassers der Schneidmaschine muss sauber und ohne Verunreinigungen sein.
Die Temperatur des Wassers muss zwischen 16 und 20°C liegen und die Temperatur des Wassers
Bei einer Schnittgeschwindigkeit von ± 1 °C kann die übermäßige Wassertemperatur zu Schneidungen führen.
Die Wassertemperatur der Schneidmaschine
Die Wassertemperatur muss zwischen 9 und 16°C liegen und die Wassertemperaturfluktuation mindestens t
o ± 2°C; die übermäßige Wassertemperatur kann zu Zinnschmelzen, Umschneiden und Bruch führen
(Der Unterschied zur Raumtemperatur beträgt ± 3°C, um eine übermäßige Kondition zu vermeiden.
(siehe Anhang)
4.Die Wasserqualität des Spindelkühlwassers, das in der Schreibmaschine verwendet wird, sollte c
Die Wassertemperatur sollte zwischen 12 und 20°C liegen und das Wasser
r Temperaturschwankung größer oder kleiner als ± 1°C. Wenn die Wassertemperatur
Der Standardschutz kann die Spindelkühlung beeinträchtigen, die Genauigkeit und Stabilität der
die Spindel, was zu Schneidentwicklung, schlechter Schneidqualität und anderen Bedingungen führt. (W
iht Raumtemperatur und Schneidtemperatur innerhalb von ± 3°C)
5.Gasquellenölgehalt kleiner als 0,5 mg/m3.
| Grundsätzliche Parameter |
| Umrissdimension |
580 mm × 910 mm × 1650 mm |
| Gewicht |
Ungefähr 600 kg |
| Maximale Dicke des machbaren Werkstücks |
4 mm ((Bitte im Voraus mit dem Hersteller der Ausrüstung kommunizieren) |
| Art der verarbeitbaren Erzeugnisse |
QFN,DFN,BGA,LGA,FC,MEMS,LED-Leuchtenkarten BT-Platte und andere Materialien mit denselben physikalischen Eigenschaften |
| Quelle |
EinzelnePhase AC220V±10%, maximale Leistung 4,5 KVA |
|
Druckluft
|
Versorgungsdruck: größer als 0,6 MPa, Druckschwankung kleiner als 0,02 MPa |
| |
Betriebsdruck der Anlage:0.55-0.6MPa |
| |
Spitzenverbrauch: 200 L/min |
| |
Filtergenauigkeit: 0,01 μm/99,5% saubere, ölfreie Druckluft |
|
Kühlwasser
|
Druck:0.2-0.3MPa |
| |
Spitzenverbrauch:20,0 L/min |
| |
Temperatur: 17 °C ± 2 °C (je nach der erforderlichen Leistungsanpassung des Verarbeitungsmaterials, je größer die Leistung, desto niedriger die Temperatur) |
| Schnittwasser |
Druck:0.2-0.3MPa |
| |
Spitzenverbrauch:60,0 L/min |
| |
Temperatur:10°C-16°C(Wenn die Wassertemperatur besondere Anforderungen hat, wenden Sie sich bitte im Voraus an den Hersteller der Ausrüstung) |
| Luftabgas |
Gesamtluftentladung der Anlagen:1.5 m3/min |
| |
Luftgeschwindigkeit der Auslassluft:> 17 m/s |
| Betriebstemperatur der Ausrüstung |
23°C ± 2°C |
| Relative Luftfeuchtigkeit der Umwelt |
40% bis 60% keine Kondensation |
| Ort der Ausrüstung |
Von der Schwingungsquelle, dem starken Wind, Staub, Wassernebeln und Ölnebeln fernhalten. |
