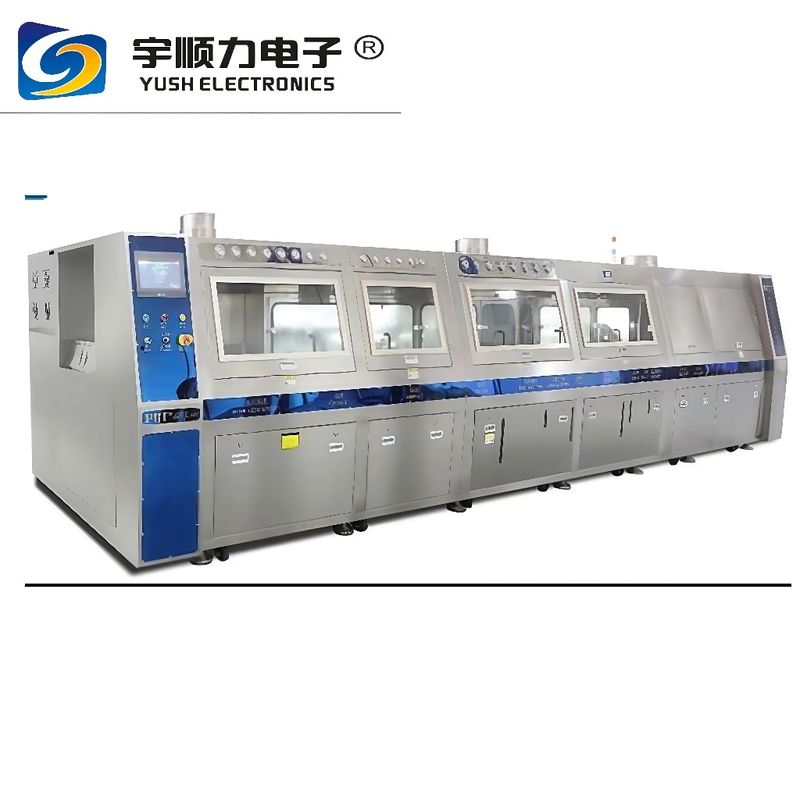

Hocheffiziente, umweltfreundliche, wasserbasierte Online-PCBA-Reinigungsmaschine
Hocheffiziente, umweltfreundliche, wasserbasierte Online-PCBA-Reinigungsmaschine
Ausrüstung
Merkmal
1. Vollautomatischer Reinigungsmodus: Die PCBA läuft parallel auf einem Maschenband mit einer Breite von W600 mm. Inzwischen wird die erhitzte Reinigungslösung bei
hoher Druck und in gleicher Richtung durch die Sprüharme.
Der gesamte Prozess der automatischen Reinigung, Spülung (Öffnung der Schleife) und Trocknung;
2. Vollprozessvisualisierung: Temperglasvisualisierungsfenster, das den Reinigungsprozess auf einen Blick deutlich macht.
3. Wissenschaftliche Düsenkonstruktion (Patent): Sie nimmt eine allmählich zunehmende Verteilung auf beiden Seiten an - gründliche Reinigung, und der Sprüharm und die Düse werden
abnehmbar.
4- Einstellbarer Druck der Sichtdüse: Er löst das Problem der Kollisionen und Spritzungen kleiner Werkstücke unter hohem Druck
Bedingungen während der Reinigung.
5Das Aussichtsfenster und der Eingang sind mit photoelektrischem Schutz ausgestattet, um zu verhindern, daß die Reinigungslösung ausspritzt und die Platte fällt.
Ermittlung gewährleistet seine Sicherheit.
6- umfassendes Reinigungssystem: Der Standardverdünnungsbehälter und der Sprühspülbehälter sind beide mit Heizsystemen ausgestattet, die die Reinigung verbessern
Wird die Reinigungszeit verkürzt und sind kompatibel
Wasserwaschen oder chemische Reinigung für SMT durchführen; gründlich und effektiv die organischen und anorganischen Verunreinigungen wie Harz und Lötpaste reinigen
auf der Oberfläche des PCBA von THT verbleiben.
7Das eingebaute Filtrationssystem zur Reinigung und Rückgewinnung hat die Funktion, die Konzentration der Reinigungslösung auszugleichen.
wird kondensiert und zum Recycling zurückgewonnen, wodurch die Menge des verwendeten Lösungsmittels verringert wird.
8Körpermaterial: Der gesamte Körper besteht aus Edelstahl, resistent gegen saure, alkalische und andere Reinigungsmittel.
9. Ein UPS-Reservenstromversorgung zum Schutz auszustatten. Im Falle eines soliden Fehlers sollte es einen Notbremsknopf und eine Leckenschutzfunktion haben.
10Niedrigere Betriebskosten: Niedrigere Investitionskosten für Ausrüstung, lokalisierte Dienstleistungen, Teams und reichhaltige Ersatzteilversorgung
YSL-600-500 Einstellung der Parameterkonfiguration:
Reinigungsbereich: Der Reinigungsspeicher dient zur Rückgewinnung und Lagerung der Reinigungslösung sowie zur dreifachen Filtration, Erwärmung und Überwachung.
als Überwachung des Flüssigkeitsniveaus der Reinigungslösung.
Vorreinigungswasserpumpe: 1,1 kW (1 Einheit), Reinigungswasserpumpe: 5,5 kW (2 Einheiten);
Speichertankvolumen: ≤ 270 L (1 Einheit)
Filtrationsvorrichtung: Vorreinigte Filterelemente 0,45UM ((5 Stück), Reinigung 1 und Reinigung 2 jedes Filterelements 0,45UM ((5 Stück), Filterblätter aus Edelstahl
1.5 mm (3 Stück); Heizleistung: 18 kW (2 Stück), Heiztemperatur: Raumtemperatur -100°C (verstellbar);
Flüssigkeitsschutz: Niedrig, Mittel, Halt und Überschreitung.
Sprühdruck: 0,1-0,7 MPa (verstellbar)
Spülbereich: Der Spülwasserspeicher wird zur Rückgewinnung des gespeicherten Wassers verwendet, und das Spülwasser wird einer Überlauffiltration + Endspritzung in offenem Kreislauf unterzogen.
Heizung und Überwachung sowie Überwachung des Flüssigkeitsniveaus.
Vorspülwasserpumpe: 1,1 kW (1 Einheit), Spülwasserpumpe 1:3 kW (1 Einheit), Spülwasserpumpe 2:1.1KW (1 Einheit);
Volumen des Vorspülwasserspeichers: ≤ 27 L (1 Einheit) Kapazität des Spülwasserspeichers: ≤ 72 L (1 Einheit); Volumen des Endspülwasserspeichers: ≤
55 L (1 Einheit);
Vorspülwasserbehälter Heizleistung: 9 kW (1 Stück); Spülwasserbehälter Heizleistung: 18 kW (2 Stück); Spülwasser 2. Endspülwasserbehälter Heizleistung:
9KW (1 Stück) Heiztemperatur: Raumtemperatur -45°C (verstellbar)
Filtrationsvorrichtung: Überflussfiltration, Filterschirm aus Edelstahl 0,5 mm (1 Stück);
Flüssigkeitsschutz: Niedrig, Mittel, Halt und Überschreitung.
Vorspülung, Spülung 1, Spülung 2 Sprühdruck: 0,1-0,6 MPa (verstellbar), Endsprühen: Sprühdruck: 0,1-0,3 Mpa (verstellbar)
Trocknungsbereich: Der Trocknungsbereich dient zur gründlichen Trocknung der Erzeugnisse und zur Durchführung der Warmluftzirkulation + Heizung und Temperaturüberwachung der Luft.
Warmluftventilator: 1,5 kW (1 Stück), Flossenheizrohr: 15 kW (6 Stück 2500 W), Heiztemperatur: Raumtemperatur -95 °C (verstellbar);
Maschengürtel-Laufvorrichtung: Die Laufvorrichtung besteht aus einem Reduktionsmotor, einem Maschengürtel aus Edelstahl, einem Frequenzumrichter usw. Der Motor treibt die
Maschengürtel für einen reibungslosen Betrieb.
Motorleistung: 90 W (1 Satz), Frequenzumrichter: 200 W ((1 Einheit), Encoder 1 Einheit;
Ausrüstungsparameter
|
Inhalt
|
Parameter
|
|
Größe der Reinigungsfläche
|
Die Gesamtlänge der drei Reinigungsabschnitte beträgt 1140 mm
|
|
Aussehen der Ausrüstung:
|
Bei der Verwendung von Zellstoff ist die Zellstoffmenge zu messen.
|
|
Prozessfluss:
|
In den Brettbereich, Wasserdampftrennung, Vorreinigung - sauber sauber 1-2 - Chemikalien Isolierung -
Abflusskammer - Spülen - Spülen - Spülen 12 - das letzte Sprühen - Windschnitt 1 - Windschnitt 2 - Trocknen -
das Trocknen der Platte 2 Absätze
|
|
Kapazitätsberechnung
|
Die Geschwindigkeit des Maschengürtels: Einstellbar von 0,1 bis 1,5 m/min.
Arbeitsgeschwindigkeit auf 0,4-0,5 m/min.
Referenz: Bei Platten mit einer Breite von 450 mm × 100 mm beträgt der Plattenstand 5 mm und die Arbeitsfläche
Die Geschwindigkeit beträgt 0,5 Meter pro Minute.
|
|
Leistung: ca. 13 Quadratmeter pro Stunde; Berechnungsmethode: Gesamtbreite/Maschenbandgeschwindigkeit
Beispiel: 150*200mm Platte, Leistung pro Stunde: ca. 450PCS/H. Diese Leistung dient als Referenz
Berechnungsmethode: Gesamtquadratmeter/einziger Quadratmeter
|
|
Höhe der Förderfläche
|
950±50 mm (Anpassung)
|
|
Ein- und Ausfahrtrichtung:
|
Links hinein, rechts raus (aus dem Vorderschutzfenster der Einheit betrachtet)
|
|
Abgasvolumen (Abgasvolumen)
|
etwa 36 M3/Min".Durchmesser der Auslassöffnung: 250 mm, drei vorne, in der Mitte und hinten
|
|
Gewicht:
|
ca. 1800 KG
|
|
Anforderungen an die Stromversorgung
|
Die in Absatz 1 genannten Vorschriften gelten nicht für Kraftfahrzeuge, die mit einem Fahrzeug ausgestattet sind.".Gesamtleistung: 102 kW/160 A Nennbetriebsleistung: 55 kW/85 A
|
