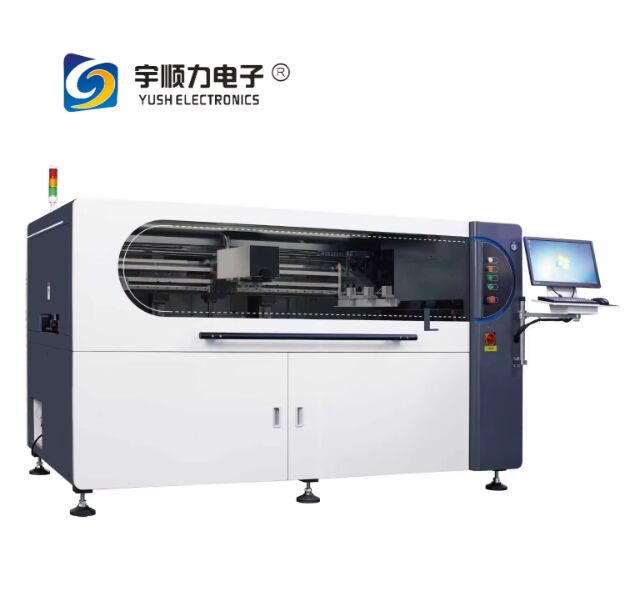

Name: Die voll automatische visuelle Druckmaschine YS-12 wird hauptsächlich für Mini-LED-Drucker verwendet.
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-12
Price: 50000 USD
Availability: InStock

Produkt-Details

Herkunftsort: Guangdong

Markenname: YUSH

Modellnummer: YS-12

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1

Preis: USD50000

Lieferzeit: 20. Tage

Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union

Versorgungsmaterial-Fähigkeit: 1000

Beste Preis erhalten

Produkt-Details

Beschreibung des Produkts

Hervorheben:
                                                                                                                                                                                Vollautomatischer PCB-Lötpaste-Drucker, mit einer Leistung von mehr als 100 W, YS-12 Schablonendrucker für Lotpaste


Modell:	YS-12	Gewicht:	1500 kg
Min -Größe:	520*300 mm	Maximale Größe:	1500*750 mm

Modell:	YS-12
Gewicht:	1500 kg
Min -Größe:	520*300 mm
Maximale Größe:	1500*750 mm

Die voll automatische visuelle Druckmaschine YS-12 wird hauptsächlich für Mini-LED-Drucker verwendet.

YS-12 Vollautomatische Visuelle Druckmaschine

Die vollautomatische visuelle Druckmaschine YS-12 wurde in erster Linie für Mini-LED-Anwendungen entwickelt und bietet Präzisionsdruckfunktionen für die fortschrittliche Elektronikfertigung.

Produktübersicht

Technische Daten

Parameter des Siebdruckrahmens

Mindestgröße	520 × 300 mm
Maximalgröße	1500 × 750 mm
Dicke	20-40 mm
Schablonenpositionierungsmodus	Manuelle Positionierung

Parameter der Leiterplatte

Minimale Leiterplattengröße	50 × 50 mm
Maximale Leiterplattengröße	1200 × 350 mm
Leiterplattenstärke	0,4-6 mm
Leiterplattenverzug	<1%
Leiterplattenrandabstand	2,5 mm
Platinenhöhe	25 mm
Transporthöhe	900 ± 40 mm
Transportgeschwindigkeit	Maximal 1500 mm/s (programmierbar)
Transportmodus	Einbahn-Transportstrecke
Maximales Leiterplattengewicht	7 kg
Transportrichtung	Links-Rechts; Rechts-Links; Links-Links; Rechts-Rechts

Druckparameter

Druckgeschwindigkeit	10-200 mm/Sek.
Druckdruck	0,5-25 kg
Druckmodus	Einzel- oder Doppelrakeldruck
Ablöseentfernung	0-20 mm
Snap-Mode	Dreistufiges Entformen
Rakeltyp	Gummi-Rakel/Stahl-Rakel
Ablösegeschwindigkeit	0-20 mm/Sek.

Druckgenauigkeit

Wiederholgenauigkeit der Position	±0,015 mm
Druckgenauigkeit	±0,025 mm
Zykluszeit (ohne Reinigung)	<15 Sekunden
Umrüstzeit	<5 Minuten

Reinigungsparameter

Reinigungsstrich	Automatische Generierung
Reinigungsposition	Rechtsreinigung
Reinigungsgeschwindigkeit	10-200 mm/Sek.
Reinigungsmittelverbrauch	Automatisch & manuell einstellbar
Reinigungspapierverbrauch	Automatisch & manuell einstellbar

Bildparameter

CCD FOV	10 × 8 mm
Kameratyp	130-Megapixel-Digitalkamera
Kamerasystem	Lock-up/down-Option-Struktur
Kamera-Zykluszeit	150 ms
Markierungsgröße	0,1-6 mm
Anzahl der zu vermeidenden Bereiche	Maximum: 1 Stück
Markierungsnummer	Maximum: 4 Stück
2D-Erkennung	Erkennt wenig Zinn/fehlenden Druck/kontinuierliches Zinn

Funktionskonfiguration

Sicherheitskontrolle: Tür öffnet sich zum Stoppen, abnormaler Alarm
Smart UI: Brandneue Oberfläche, Kurztastenbedienung
Berechtigungseinstellung: Frei konfigurierbare Autoritätseinteilung für Bediener, Techniker und Ingenieure
Standard-MES-System: Kundenspezifische Industrie-4.0-Lösungen, SOP-Aufzeichnung, Geräte-Daten-Upload
SPI-Anschluss: Automatische Kompensation für Versatz, Erkennung von unzureichendem Zinn, automatische Stahlnetzreinigung
Rückverfolgbarkeitssystem: Kamerascan-Code, kompatible Größe: 2,5×2,5-8×8 mm

Installationsanforderungen

Maschinengewicht	1500 kg
Hauptstromversorgung	AC: 220±10V; 50/60Hz, 3,5KW, mit stabilem Strom und Stromversorgung
Erdungskabel	Das Gerät benötigt eine separate Erdung mit einem dedizierten Erdungskabel
Steckertyp	Englisch SS145 (13A)
Hauptluftversorgung	4,0-6 kgf/cm² industrielle Gasquelle, mit 8 mm geradem Luftkanal-Durchmesser

Betriebsumgebung

Arbeitstemperatur	-20℃ bis 45℃
Arbeitsumgebungsfeuchtigkeit	30% bis 60%
Elektrostatischer Schutz	ESD-Erdung elektrostatischer Schutz
