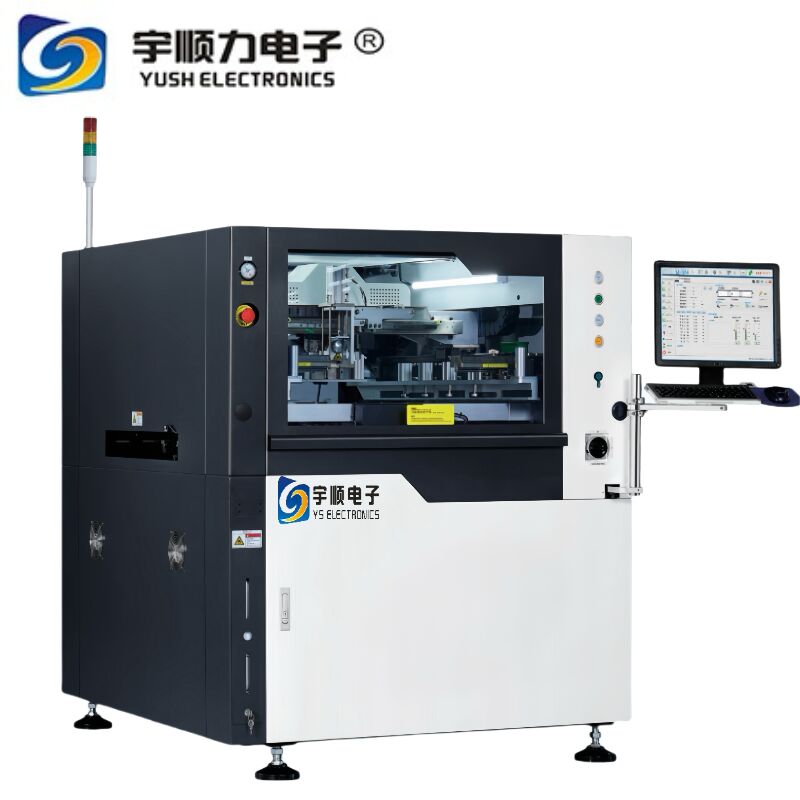

Hochpräziser vollautomatischer Lotpastendrucker für die Leiterplattenproduktion
Hochpräziser vollautomatischer Lotpastendrucker für die Leiterplattenproduktion
Maschinenleistungsspezifikationen
| Wiederholgenauigkeit der Positionierung | ±10μm@6σ, CPK≥2.0 |
|---|
| Druckgenauigkeit | ±18μm@6σ, CPK≥2.0 |
|---|
| NCP-CT (ohne Reinigung und Druck) | <7,5 Sek. |
|---|
| HCP-CT (einschließlich Reinigung und Druck) | 18 Sek./Stk. |
|---|
| Prozess-CT | 4 Min. |
|---|
| Transferlinien-CT | 2 Min. |
|---|
Substratverarbeitungsparameter
| Maximale Platinengröße | 510*510 mm (Optionales Upgrade auf: 610*510 mm) |
|---|
| Minimale Platinengröße | 50*50 mm |
|---|
| Platinenstärke | 0,4~6 mm |
|---|
| Mechanischer Kamerabereich | 528*510 mm |
|---|
| Maximales Platinengewicht | 5 kg |
|---|
| Platinenrandabstand | 2,5 mm |
|---|
| Platinenhöhe | 23 mm über den Stift der Bauteile |
|---|
| Transportgeschwindigkeit | 900±40 mm |
|---|
| Maximale Transportgeschwindigkeit | Segmentierte Steuerung, 1500 mm/s (Max.) |
|---|
| Transportrichtung | Ein-Stufen |
|---|
Druckparameter
| Druckgeschwindigkeit | 10~200 mm/Sek. |
|---|
| Druckdruck | 0,5~20 kg |
|---|
| Druckmodus | Einmal/Zweimal |
|---|
| Rakeltyp | Gummi/Rakelklinge (Winkel 45/55/60) |
|---|
| Ablösen | 0~20 mm |
|---|
| Ablösegeschwindigkeit | 0~20 mm/Sek. |
|---|
| Schablonenrahmengröße | 470*370 mm~737*737 mm |
|---|
| Positionierungsmethode für die Stahlnetzschablone | Automatische Positionierung in Y-Richtung |
|---|
Reinigungsparameter
| Reinigungssystem | Trocken-, Nass-, Vakuum-Modus |
|---|
| Hochgeschwindigkeitsreinigung | Integrierte & Web-Reinigung |
|---|
| Reinigungssystem | Seitensprühtyp |
|---|
| Reinigungsstrich | Automatische Generierung |
|---|
| Reinigungsposition | Nach der Reinigung |
|---|
| Reinigungsgeschwindigkeit | 10-200 mm/Sek. |
|---|
| Reinigungsmittelverbrauch | Automatisch & manuell einstellbar |
|---|
| Reinigungspapierverbrauch | Automatisch & manuell einstellbar |
|---|
Vision-Parameter
| CCD FOV | 10*8 mm |
|---|
| Kameratyp | 130.000 CCD-Digitalkamera |
|---|
| Kamerasystem | Lock-up/down-Optikstruktur |
|---|
| Kamera-Zykluszeit | 100 ms |
|---|
| Fiducial-Markentypen | Standard-Fiducial-Markenform: rund, quadratisch, rautenförmig, kreuzförmig, Pad und Profil |
|---|
| Markengröße | 0,1-6 mm |
|---|
| Markenanzahl | Max: 4 Stk. |
|---|
| Anzahl der zu vermeidenden Marken | Max: 1 Stk. |
|---|
Maschinenparameter
| Stromquelle | AC: 220±10%, 50/60 Hz 2,2 kW |
|---|
| Luftdruck | 4~6 kgf/cm² |
|---|
| Luftverbrauch | Ungefähr 5 l/min |
|---|
| Betriebstemperatur | -20℃~+45℃ |
|---|
| Arbeitsumgebungsfeuchtigkeit | 30 %~60 % |
|---|
| Maschinenabmessungen (ohne Turmlicht) | 1500 (H) mm |
|---|
| Maschinenlänge | 1240 (L) mm |
|---|
| Maschinenbreite | 1410 (B) mm |
|---|
| Maschinengewicht ca. | Ca.: Ungefähr 1100 kg |
|---|
| Anforderungen an die Tragfähigkeit der Ausrüstung | 650 kg/m² |
|---|
Gerätespezifikationen
Gerätemodell: YS-GT
Größe: 1240 (L) * 1410 (B) * 1500 (H) mm
Stromversorgungsanforderungen
Hauptstromversorgung: AC: 220 ± 10 %, 50/60 Hz 3 kW stabile Stromversorgung mit Nennstrom, Steckertyp: britisches System.
Gaszufuhr-Anforderungen
Hauptgaszufuhr: Eine stabile industrielle Gasquelle mit einem Druck von 4,0-6 kgf/cm². Der Durchmesser der Gasleitung beträgt 6 mm/8 mm/10 mm/12 mm, und das vordere Verbindungsstück der Gasleitung ist universell.
Maschinengewicht
Ungefähr 1100 kg
Umgebung für die Gerätenutzung
- Werkstatttemperatur: -20℃~+45℃
- Werkstattfeuchtigkeit: 30-60 %
- Schutz vor statischer Elektrizität: ESD-Erdung und Schutz vor statischer Elektrizität sind erforderlich
- Bodenbelastbarkeit: Muss ≥ 650 kg/m² betragen
Über YUSH Electronic Technology
YUSH Electronic Technology Co., Ltd. wurde 2004 gegründet und hat seinen Sitz in Jiangsu, China. Wir sind spezialisiert auf professionelle Leiterplattentrenner und Leiterplatten-Depanelizer-Elektronikgeräte. Das Unternehmen verfügt über fortschrittliche Produktions- und Verarbeitungsanlagen und ein erfahrenes Entwicklungs- und Fertigungsteam, wobei die Hälfte unserer Mitarbeiter über 10 Jahre Erfahrung in der Elektronikgeräteindustrie verfügt.
Seit 2004 hat die Unternehmensleitung in die Entwicklung und Herstellung von Leiterplattentrennern und Depaneliermaschinen investiert. Wir priorisieren Produktqualität, Sicherheit und Innovation und produzieren hochwertige, leistungsstabile und kostengünstige Produkte, die die Produktionsausbeute verbessern, die Produktivität steigern und die Wettbewerbsfähigkeit unserer Kunden auf dem Markt erhöhen.
Wir bieten verschiedene Arten von Leiterplattentrennern und Depaneliermaschinen an, darunter manuelle, motorbetriebene, pneumatisch betriebene, Stanz- und Fräsermodelle. Aufgrund unseres Engagements für Qualität und wettbewerbsfähige Preise bedienen wir Kunden weltweit und sind zu einer der größten Produktionsbasen für Leiterplattentrenner in China geworden.
Häufig gestellte Fragen
Wer sind wir?
Wir haben unseren Sitz in Jiangsu, China, und sind seit 2014 tätig. Unsere Hauptmärkte sind Osteuropa (20 %), Nordamerika (20 %), Südamerika (15 %), Südeuropa (10 %), Nordeuropa (10 %), Westeuropa (10 %), Südasien (10 %) und Naher Osten (5 %). Unser Büro beschäftigt 301-500 Mitarbeiter.
Wie gewährleisten wir Qualität?
Wir stellen vor der Massenproduktion immer Muster vor der Produktion bereit und führen vor dem Versand Endkontrollen durch, um gleichbleibende Qualitätsstandards zu gewährleisten.
Welche Produkte bieten wir an?
Leiterplatten-Depanelierung, Leiterplattentrenner, Leiterplatten-Schneidemaschine, Leiterplatten-Depanelierer, V-Cut-Maschine
Warum uns anderen Lieferanten vorziehen?
YUSH Electronic Technology Co., Ltd. wurde 2004 gegründet und befindet sich in der Weltfertigungsstadt Jiangsu. Wir sind spezialisiert auf professionelle Leiterplattentrenner und Depanelizer-Elektronikgeräte mit fortschrittlichen Produktionsanlagen und erfahrenen technischen Teams.
Welche Dienstleistungen bieten wir an?
Akzeptierte Lieferbedingungen:FOB, CIF, EXW, DDP, DDU, Expressversand, DAF
Akzeptierte Zahlungswährung:USD, EUR, JPY, CAD, AUD, HKD, GBP, CNY, CHF
Akzeptierte Zahlungsart:T/T, L/C, D/P D/A, MoneyGram, Kreditkarte, PayPal, Western Union, Bargeld, Escrow
Gesprochene Sprachen:Englisch, Chinesisch, Spanisch, Japanisch, Portugiesisch, Deutsch, Arabisch, Koreanisch, Hindi
