Hervorheben:
Wellenlötermaschine
, Smt Produktion Wellenlöfmaschine
Dimension: |
3600*1400*1750 mm |
Gewicht: |
Ungefähr:1100 kg |
Kontrollsysteme: |
PC mit Fenster 7+PLC |
Starten von Power: |
6 bis 8 kW |
Ausrichtung: |
Von links nach rechts, von vorne nach links |
Beförderungsgeschwindigkeit: |
300-2000mm |
Methode zur Regelung der Fördergeschwindigkeit: |
Motor (Panasonic) |
Beförderungswinkel: |
4-7° |
PCB-Komponentenhöhe%22Ober 120 mm unten: |
15mm |
Stromversorgung: |
3ph,AC380V/220V 50HZ |
Kapazität des Lötgefäßes: |
280 Kilo |

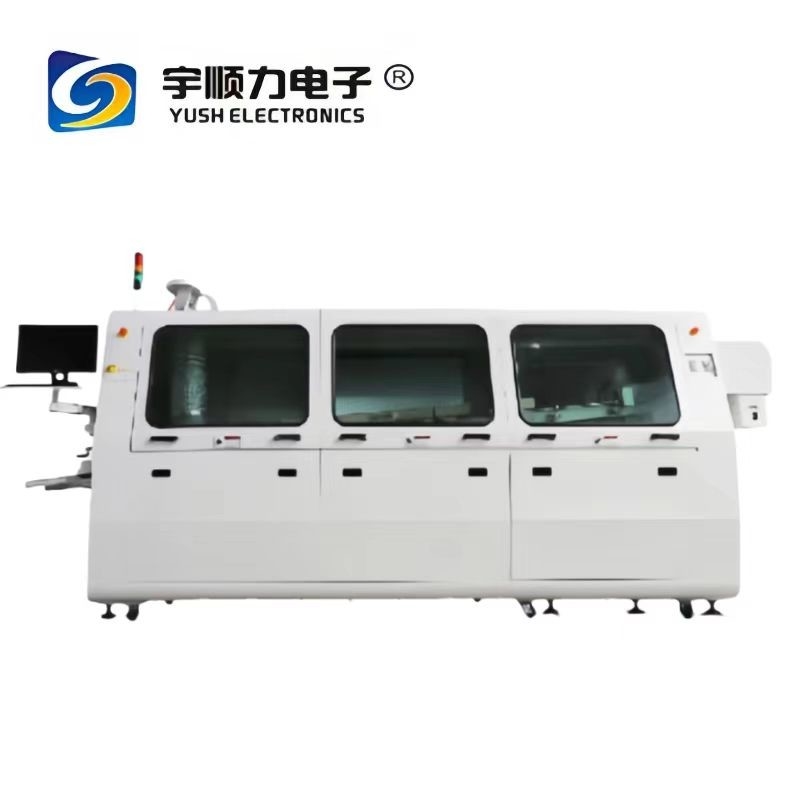

Wellenlöfmaschine T300 für die Produktionslinie SMT
Einleitung:
1. Energieeinsparende, bleifreie Anwendung, erfüllen die Anforderungen des Umweltschutzes und benutzerfreundlich gestaltet
2Automatisches Stromversorgungssystem, Wechselrichtersteuerung, automatische Aufladung.
3. Flusssprühgerät mit japanischer Quersprühdüse und Schrittmotor, Sprühbereich selektiv, PLC-gesteuert,
Genau und zuverlässig.
4. Flussrückgewinnung Behälter Schublade Design, leicht zu reinigen.
5. Förderer mit 3 breitesteuerbaren Schrauben ausgestattet, die Förderübertragung ist stabiler, kein PCB-Fallrisiko.
6Titall-Lötfinger, hochverstärkte doppelte V-Rohre mit Zinnbeständigkeit
7. PID-Schließschleife kontrollierte Heißluftvorheizungen, Vorheizungssystem verwendet drei unabhängige Temperaturregelung, um sicherzustellen,
die ausgezeichnete Wärmerhaltung, Temperaturgleichheit und Temperaturgenauigkeit in ±2oC.
8. Modulares Design des Vorwärmganges, Umweltschutz und Sicherheit, bequem zum Reinigen.
9Der Lötmotor verwendet einen importierten Hochfrequenz-Umwandlungsmotor mit unabhängiger Steuerung, stabiler Leistung.
8. Das Inpellermaterial des Lötgefäßes besteht aus Gusseisen, korrodiert nicht, Lötgefäß mit Oxidationsmantel, geringer Lötabfall
11. Timer Start-Funktion für Löttopf, Löt in innerhalb von 90 Minuten geschmolzen.
12- Automatischer Fingerreiniger ausgestattet.
13Mit der Black Box-Speicherfunktion kann die Maschine immer die SPC-Daten speichern und die Arbeitseffizienz verbessern.
14Intelligentes Überwachungs- und Alarmsystem sorgt für eine stabile Leistung und die Sicherheit der Bediener.
|
Allgemeine Spezifikation
|
Abmessungen: 3600*1400*1750 mm |
| Gewicht: ca. 1100 kg |
| Startleistung: ca. 19 kW |
| Normale Laufleistung :6-8 KW |
| Stromversorgung Der Anschluss an die Anschlussstelle ist der Anschluss an den Anschluss an die Anschlussstelle. |
| Steuerungssysteme:PC mit Fenster 7+PLC |
| PCB-Zähler |
|
Fördersysteme
|
Richtung: von links nach rechts"Front Fix" zu L) |
| mit einem Durchmesser von Legierung in V-Form Finger |
| 300 mm PCB-Lastpuffer bei der Einfahrt |
| Verfahren zur Regelung der Fördergeschwindigkeit:Motor (Panasonic) |
| Beförderungsgeschwindigkeit: 300-2000 mm |
| Beförderungswinkel:4-7° |
| PCB-Komponentenhöhe T120 mm Boden: 15 mm |
| |
Schrittmotor mit Wechselantrieb Sprühen |
| 7-UP ST-8 Düsen |
| Die Kapazität der Fluss ist 60,5/Liter |
| Automatische Zufuhr (Optional) |
|
|
| Spay Flux Systeme |
Luftdruck in der Luft: 3-5 bar |
| Modulärer Aufbau füreinfache Wartung |
|
Heizungsanlage
|
Heizzonen Die unteren drei Zonen, |
| Die Länge der Heizzonen:1450 mm |
| Erwärmungsmethode:Kräfte heiß Luft |
| Modularisierung der Heizzonen einfachzu Wartung |
|
Lötkanne
|
Kapazität des Lötgefäßes - Ich habe keine Ahnung. |
| Zweite Welle :Turbulenzwelle und Lambda 2undWelle |
| Materialien :Titanlegierung (Op:Guss) Schmelz) |
| Reinigung der Finger-Systeme. |
|
|
Ersatzteile :
| Nein, nicht wirklich. |
Ersatzteile Name |
Marke |
Ursprung |
| 1 |
Anzeige |
Acer |
China |
| 2 |
Computer |
Industriecomputer |
China |
| 3 |
PLC |
Siemens |
Deutschland |
| 4 |
Modul zur Temperaturregelung |
Siemens |
Deutschland |
| 5 |
90 Watt Fördermotor |
Panasonic |
Japan |
| 6 |
Lötkanalwelle Motor |
ZIK |
China |
| 7 |
Vorwärmspulen |
Taizhan |
China |
| 8 |
Heizung von Lötkannen Schlauch |
Taizhan |
China |
| 9 |
Haupt Wechseln |
Mitsubishi |
Japan |
| 10 |
Kontakter und Währung Beschränker |
OMRON |
Japan |
| 11 |
Zwischenrelais |
OMRON |
Japan |
| 12 |
Sicherungshalter und Sicherung Schlauch |
OMRON |
Japan |
| 13 |
Programmierspeicher |
- Ich bin nicht derjenige. |
Schweiz |
| 14 |
Frequenzumrechner |
Delta |
Taiwan |
| 15 |
Schaltfläche und IndicaSchneller Licht |
Ich bin Izumi. |
Japan |
| 16 |
Temperaturmelder |
Nihon Dennetu |
Japan |
| 17 |
SSR |
- Ich weiß. GAVAZZI |
Schweiz |
| 18 |
mit einer Breite von mehr als 20 mm |
Krank |
Japan |
| 19 |
Zylinder |
SMC |
Japan |
| 20 |
Fluss Sprühgerät |
7-UP |
Taiwan |
| 21 |
Patentierte Titanlegierung Krallen |
Jaguare |
China |
| 22 |
Luft/Hauptschalter |
CHNT |
China |
| 23 |
Wechselstromkontakter |
CHNT |
China |
| 24 |
Schaltfläche Wechseln |
Schneider |
Frankreich |
