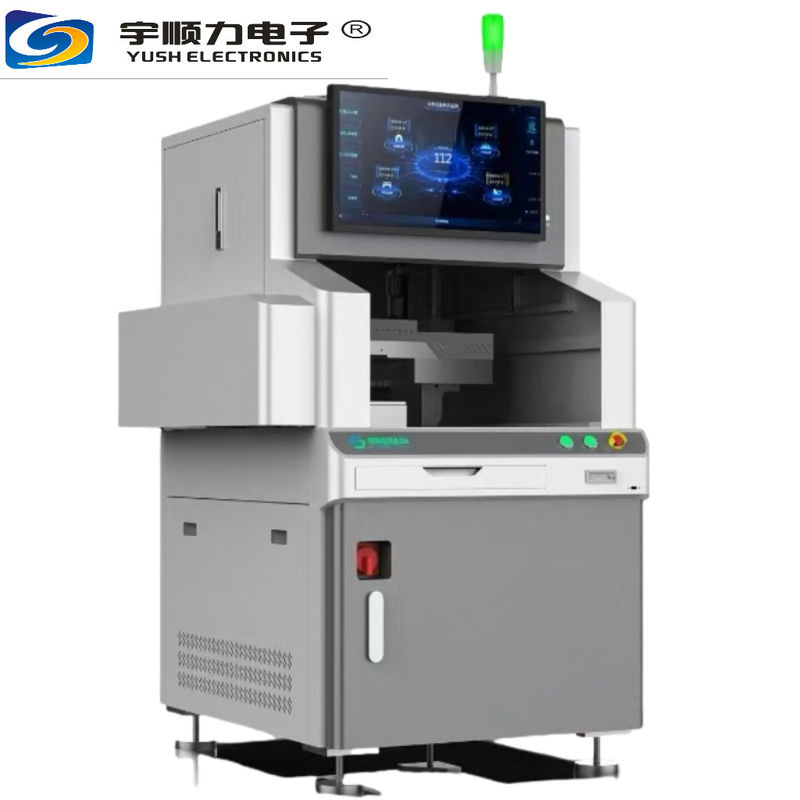

Hohe Genauigkeit / Hohe Qualität Integriertes selektives Wellenlöten YS-320Y / YS-320YT

Name: Hohe Genauigkeit / Hohe Qualität Integriertes selektives Wellenlöten YS-320Y / YS-320YT
Brand: YUSH Electronic Technology Co.,Ltd
SKU: Die in Absatz 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 ge
Price: 18000 USD
Availability: InStock

Produkt-Details

Herkunftsort: Zhejiang

Markenname: YUSH

Zertifizierung: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Modellnummer: Die in Absatz 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 ge

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1 Satz

Preis: USD18000

Verpackung Informationen: Holzgehäuse

Lieferzeit: 3-5 Tage

Zahlungsbedingungen: L/C, D/P, T/T, Western Union, Paypal

Versorgungsmaterial-Fähigkeit: 100 Stück

Beste Preis erhalten

Produkt-Details

Beschreibung des Produkts

Hervorheben:

Anwendbare PCB-Boardgröße:	L*W: 50 × 50 ≈ 320 × 250 mm	Anwendbare PCB-Boardgröße Anwendbare PCB-Boarddicke:	Substratdicke: 0,8 mm/Pinlänge: 3 mm
Komponentenhöhe:	Weniger als 100 mm über dem Substrat / Weniger als 50 mm unter dem Substrat	Form und Bedingungen des Substrats:	1. Substratplatzierungskante: mehr als 3 mm von der Substratprozesskante entfernt. \ n2. Das Gewicht
Zinnöfen:	Zinnöfenmaterial/Kapazität: Volltitallegiertes Material / 12 kg Zinnbadkapazität: Leistung: 4*500W,	Vorheizleistung:	Infrarotvorheizung 1 kW
Gesamtleistung:	Wechselstrom 220V 3,5 kW	N2-Anforderungen:	Stickstoffreinheit:99,999% Druck/Verbrauch:0,5MPa / 20l/min30l/min / 1,2 Kubikmeter
Flussdüse:	0.5mm Präzisionsflüssigkeitsdüse aus Japan	Strömungskapazität:	2 L
Gasquelle:	00,5-0,7 MPa

Anwendbare PCB-Boardgröße:	L*W: 50 × 50 ≈ 320 × 250 mm
Anwendbare PCB-Boardgröße Anwendbare PCB-Boarddicke:	Substratdicke: 0,8 mm/Pinlänge: 3 mm
Komponentenhöhe:	Weniger als 100 mm über dem Substrat / Weniger als 50 mm unter dem Substrat
Form und Bedingungen des Substrats:	1. Substratplatzierungskante: mehr als 3 mm von der Substratprozesskante entfernt. \ n2. Das Gewicht
Zinnöfen:	Zinnöfenmaterial/Kapazität: Volltitallegiertes Material / 12 kg Zinnbadkapazität: Leistung: 4*500W,
Vorheizleistung:	Infrarotvorheizung 1 kW
Gesamtleistung:	Wechselstrom 220V 3,5 kW
N2-Anforderungen:	Stickstoffreinheit:99,999% Druck/Verbrauch:0,5MPa / 20l/min30l/min / 1,2 Kubikmeter
Flussdüse:	0.5mm Präzisionsflüssigkeitsdüse aus Japan
Strömungskapazität:	2 L
Gasquelle:	00,5-0,7 MPa

Hohe Genauigkeit / Hohe Qualität Integriertes selektives Wellenlöten YS-320Y / YS-320YT

Hohe Genauigkeit / Hohe Qualität Integriertes selektives Wellenlöten YS-320Y / YS-320YT

Lösung der Schwierigkeiten beim DIP-Schweißen

Lösung der flexiblen Produktion von mehreren Sorten und kleinen Chargen (flexibel und bequem)
Schnelles Online-Schweißen, keine Vorrichtungen erforderlich (direktes Schweißen kann mit einer sicheren Entfernung erfolgen)
Sehr niedrige Anschaffungskosten für die Ausrüstung (niedrige Anfangsinvestitionskosten)
Extrem niedrige Betriebs- und Wartungskosten (Einsparung von Zinnschlacke, Fluss, Strom und Verbrauchsmaterialien)
Die Zinndurchdringungsrate beträgt 100% und die Schweißleistung übersteigt 98%
Extrem geringe Bodenfläche (ca. 1 Quadratmeter)

Betriebsmodus für das selektive Wellenlöten

Während des Offline-Selektivschweißens wird die Schweißdüse befestigt.

Bewegen Sie sich in den Achsen X, Y und Z, um das Löten von PCB-Lötverbindungen zu erreichen.

Hohe Genauigkeit / Hohe Qualität Integriertes selektives Wellenlöten YS-320Y / YS-320YT 0

Integriertes selektives Wellenlöten

Spezifikationspunkte	YS-320Y/YS-320YT
Anwendbare PCB-Boardgröße	L*W: 50 × 50 ≈ 320 × 250 mm
Anwendbare PCB-Plattendicke	Substratdicke:0.8·3 mm / Stiftlänge:innerhalb von 3 mm
Komponentenhöhe	Weniger als 100 mm über dem Substrat / Weniger als 50 mm unter dem Substrat
Form und Bedingungen des Substrats	1. Substratplatzierungsrand: mehr als 3 mm von Substratprozessrand entfernt. n2. Das Gewicht einschließlich Komponenten beträgt 5 kg
Zinnöfen	Material/Kapazität für Zinnöfen: Voll-Titan-Legierungsmaterial / 12 kg Zinnbadkapazität: Leistung: 4*500W, 2KW
Vorwärmleistung	Infrarotvorheizung 1 kW
Gesamtleistung	Wechselstrom 220V 3,5 kW
N2-Anforderungen	Stickstoffreinheit:99999% Druck/Verbrauch:0.5MPa / 20l/min30l/min 1.2 Kubikmeter
Flussdüse	0.5mm Präzisionsflüssigkeitsdüse aus Japan
Strömungskapazität	2 L
Gasquelle	00,5-0,7Mpa
Innerer Durchmesser der Düse	φ 3 mm ~ φ 20 mm Anpassungsmöglichkeit
Höhe der Spitze	Automatische Ausrichtung/Höhenmessung
Systemsteuerung	PC+PLC ((Fenster+Huichuan)
Programmiersoftware	Unterstützung der Programmierung für die Online- oder Offline-Bildproduktion
Videoüberwachung	Echtzeit-Videoüberwachung ermöglicht die Beobachtung des Schweißeffekts
Stromversorgung/Leistung	Einphasen 220V±10 Anlaufleistung:3.5 kW
Gewicht	120 kg (Behalt von Lötmaterial12 kg)
YS-320YAußendimensionen	LWH 910×980×1350 mm (mit Anzeige)
YS-320YTAußenabmessungen	LWH 910×980×1500 mm (einschließlich Oberdeckung)

Hohe Genauigkeit / Hohe Qualität Integriertes selektives Wellenlöten YS-320Y / YS-320YT 1

Vergleich herkömmlicher Produktionsanlagen

	Projekt	Gewöhnliche Wellenlöten	Roboter für das Löten von Eisen	Schweißmaschine
	Projekt
1	Anwendungsbereich der Produktion	Massenproduktion/konventionelles Verfahren	Schweißen in kleinen Partien/einfaches Verfahren	Kleine Chargen/mehrere Modelle Die Anforderungen an die Schweißqualität sind hoch
2	Mehrschicht-Schaltplatten Durchlässige Zinndurchlässigkeit	50%	80%	99.99%
3	Zinnbadkapazität	400 bis 500 kg	Schweißdraht	12 kg
4	Die in 8 Stunden erzeugte Schlacke	5 ̊8 kg	0.5 KG	0.2 KG
