Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Automatische Maschine PWBs Depaneling, YSVC-650 PCB-Router, Online-Leiterplatten-Schneidemaschine


Gewicht:	3500 kg	Leistung:	10 kW
Stromspannung:	220V	Fußabdruck:	800 mm * 850 mm * 1700 mm
Verstellbare Füße:	60 ~ 110 mm	Manipulatormotor:	Panasonic MINAS A5-Serie
Manipulator Wiederholbarkeit:	0,001 mm	Maximaler Achsenweg:	400 mm * 650 mm * 50 mm
Routing -Bereich:	320 mm*320 mm	Plattenstärke:	3mm
Spindelleistung:	100W	Max Spindle Speed:	60000rpm/min
Größe des Fräserbits:	3 mm * 3 mm	Max Routing Speed:	100 mm/s
Vakuumkraft:	0,75 kW

Gewicht:	3500 kg
Leistung:	10 kW
Stromspannung:	220V
Fußabdruck:	800 mm * 850 mm * 1700 mm
Verstellbare Füße:	60 ~ 110 mm
Manipulatormotor:	Panasonic MINAS A5-Serie
Manipulator Wiederholbarkeit:	0,001 mm
Maximaler Achsenweg:	400 mm * 650 mm * 50 mm
Routing -Bereich:	320 mm*320 mm
Plattenstärke:	3mm
Spindelleistung:	100W
Max Spindle Speed:	60000rpm/min
Größe des Fräserbits:	3 mm * 3 mm
Max Routing Speed:	100 mm/s
Vakuumkraft:	0,75 kW

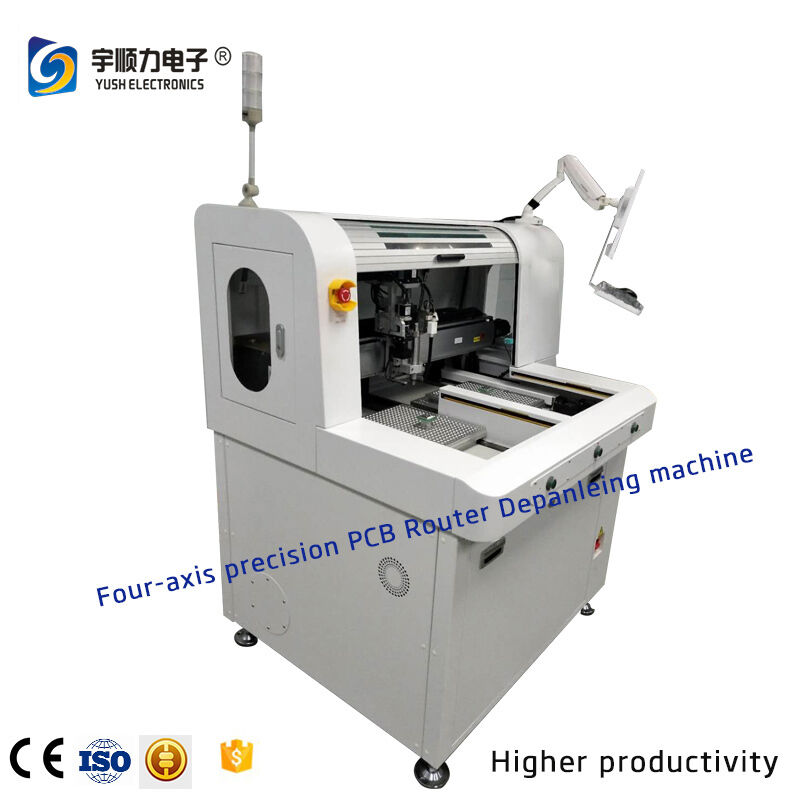

Online automatische PCB-Routermaschine -YSVC-650

Online-automatische PCB-Routermaschine - YSVC-650

Wesentliche Merkmale

Hohe Effizienz: PCB-Verarbeitung in wenigen Minuten abgeschlossen
Verbesserte Sicherheit: Geschlossene Arbeitsfläche mit Türverriegelungssensoren und Notbremsknopf

Technische Spezifikation

Hardwaresystem

Systemmodelle / -typen	Windows XP Professional

Gesamtabmessungen

Fußabdruck (L × W × H)	800 mm × 850 mm × 1700 mm
Verstellbare Maschinenfußböden	Höhenanpassung 60-110 mm

Manipulationssystem

Manipulationsmotor	Panasonic MINAS A5-Serie
Wiederholbarkeit des Manipulators	0.001 mm
Maximale Achsbewegung (X,Y,Z)	400 mm × 650 mm × 50 mm

Arbeitsplatz

Positionierung des Boards	Anlageposition, universelle Positionierung des Fingers, Sichtkorrektur
Beförderung/Entladung	Handbuch
Routing-Bereich	320 mm × 320 mm
Paneldicke	3 mm

Befestigungssystem

Steifbefestigungen	Universalfinger und antistatische Befestigung
Spitzenklemme	Verwendung der Lochposition

Spindelmotor

Macht	100 W
Höchstgeschwindigkeit	60,000 U/min
Kühlung	Natürliche Kühlung und Luftkühlung
Bitgröße des Routers	3 mm × 3 mm
Werkzeugwechsel	Spezialschlüssel
