Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Vollautomatische SMT-LED-Produktion, Hochgeschwindigkeits-PCB-Abplattenmaschine, SMT-LED-Produktionslinie mit Garantie


Gewicht:	3000 kg	Förderhöhe:	900+/-20mm
Rahmengröße:	470370 ~ 737737	PCB-Größe:	5050 ~ 400340
Verkehrsrichtung:	Links rechts; Rechts links; Links Links; Richtig richtig	Gummiwalzen-Art:	Edelstahl (Standard), Kunststoff
Stromversorgung:	AC:220±10%, 50/60HZ, 3 kW	Kontrollmethode:	PC-Steuerung
Dimension:	122013551500	Anzahl der Heizzonen:	Oben8/Unten8
Heizzonen Länge:	3121 mm	Auspuffvolumen:	10M3/minx2 Auspuffanlagen
Temperaturkontrolle:	PID + SSR	Fördergeschwindigkeit:	300~2000 mm/min
Kühlmethode:	Zwangsluftmotor und Lüfter (Standard)

Gewicht:	3000 kg
Förderhöhe:	900+/-20mm
Rahmengröße:	470370 ~ 737737
PCB-Größe:	5050 ~ 400340
Verkehrsrichtung:	Links rechts; Rechts links; Links Links; Richtig richtig
Gummiwalzen-Art:	Edelstahl (Standard), Kunststoff
Stromversorgung:	AC:220±10%, 50/60HZ, 3 kW
Kontrollmethode:	PC-Steuerung
Dimension:	122013551500
Anzahl der Heizzonen:	Oben8/Unten8
Heizzonen Länge:	3121 mm
Auspuffvolumen:	10M3/minx2 Auspuffanlagen
Temperaturkontrolle:	PID + SSR
Fördergeschwindigkeit:	300~2000 mm/min
Kühlmethode:	Zwangsluftmotor und Lüfter (Standard)

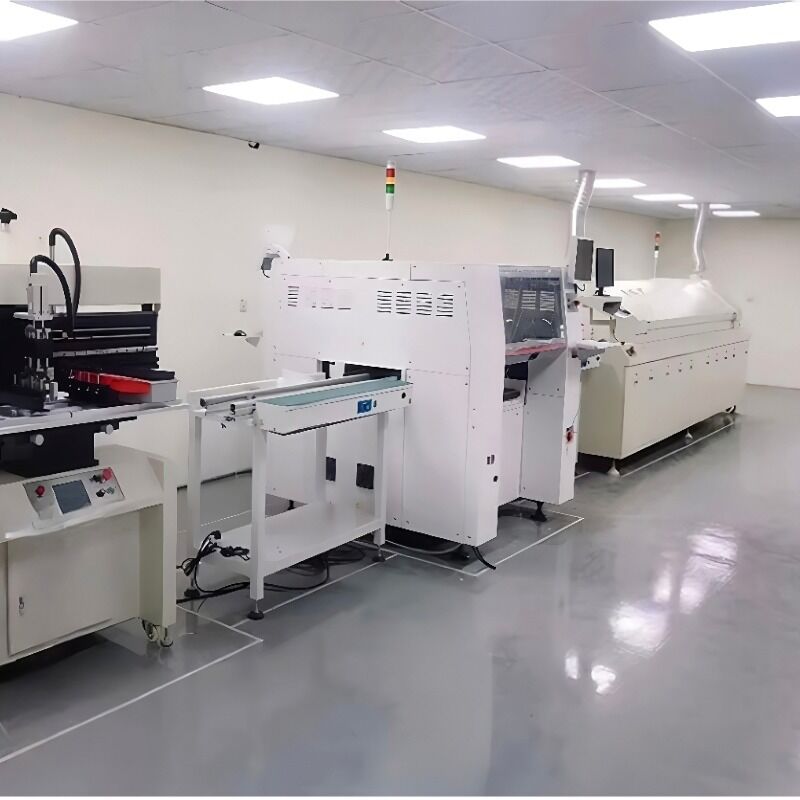

Hochgeschwindigkeits-Full-Auto-LED-Produktionslinie

Hochgeschwindigkeits-Vollautomatische SMT-LED-Produktionslinie

Vollautomatische SMT-Produktionslinie

Professionelle SMT-Produktionslinie, die hochwertige, langsam laufende Fertigungslösungen mit umfassender SMT-Expertise bietet. Kontaktieren Sie uns für wettbewerbsfähige Preise.

Spezifikationen für SMT-Schablonendrucker

Modell	YSL-4034	YSL-5151	YSL-6561	YSL-1500(LED)
Rahmengröße (mm)	470370 ~ 737737	470370 ~ 737737	470370 ~ 850850	470370 ~ 1800750
Leiterplattengröße (mm)	5050 ~ 400340	5050 ~ 510510	8050 ~ 650610	8050 ~ 1500350
Transportrichtung	Links-Rechts; Rechts-Links; Links-Links; Rechts-Rechts
Unterstützungssystem	Magnetischer Stift/Höhenverstellbarer Tisch/Stützblock
Klemmensystem	Seitenklemmung, Vakuumdüse, Automatischer einziehbarer Z-Druck
Druckkopf	Zwei unabhängige motorisierte Druckköpfe
Rakeltyp	Edelstahl (Standard), Kunststoff
Reinigungssystem	Trocken, Nass, Vakuum
Inspektion	2D-Inspektion (Standard)
Stromversorgung	AC:220±10%, 50/60HZ, 3Kw
Steuerungsmethode	PC-Steuerung
Abmessungen (mm)	122013551500	122015301500	133015301500	250012201500
Gewicht	Ca.: 1250kg	Ca.: 1300kg	Ca.: 1300kg	Ca.: 1800kg

Modell	YSL-5134	YSL-6534	YSL-1200(LED)
Rahmengröße (mm)	470370 ~ 737737	470370 ~ 737737	470370 ~ 850850
Leiterplattengröße (mm)	5050 ~ 400340	5050 ~ 510510	8050 ~ 650610
Abmessungen (mm)	122013551500	133015301500	220012001500
Gewicht	Ca.: 1250kg	Ca.: 1300kg	Ca.: 1500kg

Reflow-Ofen-Spezifikationen

Modell	L8	L10
Abmessungen (LBH) mm	5000x1250x1490	5800x1250x1490
Gewicht	Ca. 1600KG	Ca. 1800KG
Anzahl der Heizzonen	Oben 8/Unten 8	Oben 10/Unten 10
Länge der Heizzonen	3121mm	3891mm
Schienenbreitenverstellung	M (Option: A)
Absaugvolumen	10M³/min x 2 Absaugungen
Steuerungssystem	SPS + Computer
Temperaturregelmethode	PID + SSR
Übertragungsmedium	Kette + Netz
Erforderliche Stromversorgung	3-phasig, 380V 50/60Hz
Leistung zum Aufheizen	55KW	64KW
Leistungsaufnahme	8KW	12KW
Aufheizzeit	Ca. 25 Minuten
Temperatur-Einstellbereich	Raumtemperatur -- 300°C
Förderhöhe	900+/-20mm
Fördergeschwindigkeitsbereich	300~2000mm/min
Feste Schienenseite	Vorne fest (Option: Hinten fest)
Kühlmethode	Zwangsluftmotor und Lüfter (Standard)

Modell	622	733
Abmessungen (LBH) mm	5040x1450x1450	5800x1450x1450
Maschinengewicht	Ca. 2200KG	Ca. 2400KG
Anzahl der Heizzonen	Oben 8/Unten 8	Oben 10/Unten 10
Länge der Heizzonen	3030mm	3730mm
Anzahl der Kühlzonen	2	3
Steuerungssystem	SPS + Computer
Übertragungsmedium	Kette + Netz
Maximale Leiterplattenbreite	460mm
Leistung zum Aufheizen	45kw	55kw
Leistungsaufnahme	8kw	10kw
Förderhöhe	900+/-20mm
