                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SMT-PWB-Fließband, halbautomatische Leiterplatten-Produktionslinie, Hochgeschwindigkeits-PCB-Abplattenmaschine


Gewicht:	2000 KG	Platzierungsgeschwindigkeit:	156000 CPH
PCB-Größe:	300 x 350 mm, 600 x 350 mm, 1200 x 350 mm	Plattformgröße:	300 x 350 mm, 700 x 400 mm, 1350 x 400 mm
Schablonengröße:	370470,550650,1500*650 mm	PCB-Dicke:	0.2 - 6 mm
Zykluszeit:	< 10 Sek., < 12 Sek.	Stromverbrauch:	200 W, 8 kW, 10 kW
Stromversorgung:	1-PH, 220 VAC 50/60 Hz	Luftdruck:	4.5 bis 6 kg/cm
Gummiwalzen-Geschwindigkeit:	0-1500 mm/Sek	Dimension:	850x750x1650 mm, 1050x750x1650 mm, 1660x750x1650 mm, 5000x1250x1490 mm, 5800x1250x1490 mm
Anzahl der Heizzonen:	Oben 8/Unten 8, Oben 10/Unten 10	Heizzonen Länge:	3121 mm, 3891 mm, 3030 mm, 3730 mm
Förderhöhe:	900+/-20mm

Gewicht:	2000 KG
Platzierungsgeschwindigkeit:	156000 CPH
PCB-Größe:	300 x 350 mm, 600 x 350 mm, 1200 x 350 mm
Plattformgröße:	300 x 350 mm, 700 x 400 mm, 1350 x 400 mm
Schablonengröße:	370470,550650,1500*650 mm
PCB-Dicke:	0.2 - 6 mm
Zykluszeit:	< 10 Sek., < 12 Sek.
Stromverbrauch:	200 W, 8 kW, 10 kW
Stromversorgung:	1-PH, 220 VAC 50/60 Hz
Luftdruck:	4.5 bis 6 kg/cm
Gummiwalzen-Geschwindigkeit:	0-1500 mm/Sek
Dimension:	850x750x1650 mm, 1050x750x1650 mm, 1660x750x1650 mm, 5000x1250x1490 mm, 5800x1250x1490 mm
Anzahl der Heizzonen:	Oben 8/Unten 8, Oben 10/Unten 10
Heizzonen Länge:	3121 mm, 3891 mm, 3030 mm, 3730 mm
Förderhöhe:	900+/-20mm

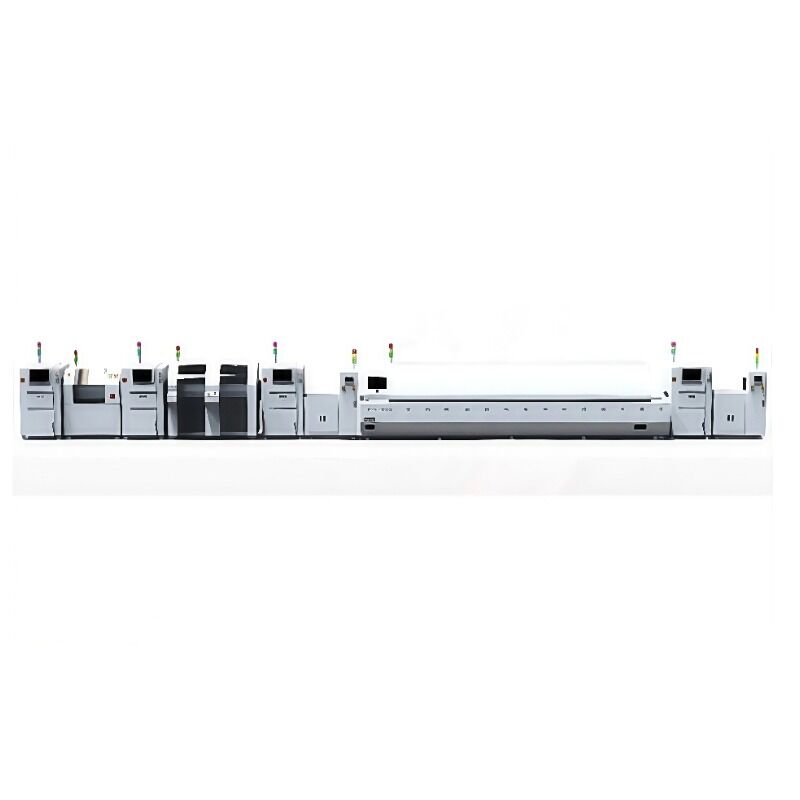

Hochgeschwindigkeits-Semi-Automatik-SMT-PCB-Fertigungslinie

Hochgeschwindigkeits-halbautomatische SMT-Leiterplatten-Montagelinie

Diese Hochgeschwindigkeits-halbautomatische SMT-Produktionslinie ist für die effiziente Leiterplattenmontage mit Platzierungsgeschwindigkeiten von etwa 156.000 CPH ausgelegt. Ideal für die Herstellung von Mobiltelefonen und LED-Fernsehern.

SMT-Schablonendrucker (halbautomatisch)

Spezifikation	Y3 Modell	Y6 Modell	Y12 Modell
Genauigkeit	+/- 0,05 mm	+/- 0,05 mm	+/- 0,05 mm
Leiterplattengröße	300 x 350 mm	600 x 350 mm	1200 x 350 mm
Plattformgröße	300 x 350 mm	700 x 400 mm	1350 x 400 mm
Schablonengröße (mm)	370470, 550650	370470, 550650	370470, 550650, 1500*650
Leiterplattendicke	0,2 - 6 mm	0,2 - 6 mm	0,2 - 6 mm
Schablonenpositionierung	Manuell	Manuell	Manuell
Zykluszeit	< 10 Sek.	< 10 Sek.	< 12 Sek.
Stromverbrauch	200 W	200 W	200 W
Stromversorgung	1-PH, 220VAC 50/60HZ	1-PH, 220VAC 50/60HZ	1-PH, 220VAC 50/60HZ
Luftdruck	4,5-6 kg/cm	4,5-6 kg/cm	4,5-6 kg/cm
Rakelgeschwindigkeit	0-1500 mm/Sek.	0-1500 mm/Sek.	0-1500 mm/Sek.
Abmessungen	850x750x1650 mm	1050x750x1650 mm	1660x750x1650 mm
Gewicht	280 Kg	300 Kg	356 Kg
Rakellänge	250 mm	250 mm	250 mm
Plattformhöhe	950 mm	950 mm	950 mm

Option: Sondergrößen können nach spezifischen Anforderungen angepasst werden.

Reflow-Ofen

Spezifikation	L8 Modell	L10 Modell
Abmessungen (LBH) mm	5000x1250x1490	5800x1250x1490
Gewicht	ca. 1600 KG	ca. 1800 KG
Anzahl der Heizzonen	Oben 8/Unten 8	Oben 10/Unten 10
Länge der Heizzonen	3121 mm	3891 mm
Schienenbreitenverstellung	M (Option: A)	M (Option: A)
Absaugvolumen	10 m³/min x 2 Absaugungen	10 m³/min x 2 Absaugungen
Steuerungssystem	SPS + Computer	SPS + Computer
Temperaturregelmethode	PID + SSR	PID + SSR

Spezifikation	622 Modell	733 Modell
Abmessungen (LBH) mm	5040x145x1450	5800x1450x1450
Maschinengewicht	ca. 2200 KG	ca. 2400 KG
Anzahl der Heizzonen	Oben 8/Unten 8	Oben 10/Unten 10
Länge der Heizzonen	3030 mm	3730 mm
Anzahl der Kühlzonen	2	3
Steuerungssystem	SPS + Computer	SPS + Computer
Übertragungsmedium	Kette + Netz	Kette + Netz
Max. Leiterplattenbreite	460 mm	460 mm
Leistung zum Aufheizen	45 kW	55 kW
Stromverbrauch	8 kW	10 kW
Förderhöhe	900+/-20 mm	900+/-20 mm
