                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Maschine zur PCB-Deponierung mit Garantie, Online Leiterplattenschneider, Maschinen zum Schneiden von PCB für Elektronik


Gewicht:	1600 KG	Leistung:	3KW
Stromspannung:	380 V, 110 V	Maschinengröße:	100012001533 mm
Maximale PCB -Größe:	350*350 mm	PCB-Dicke:	0,4-6 mm
Getriebehöhe:	900 ± 50 mm	Übertragungsgeschwindigkeit:	1500mm/s (maximales) /adjustable
Schnittspindelgeschwindigkeit:	60.000 U/min	Schnittgeschwindigkeit:	1 bis 200 mm/s
Schnittgenauigkeit:	± 0,5 mm	Wiederholen Sie die Positionierungsgenauigkeit:	±0,01 mm
Koordinatenbewegungsgeschwindigkeit:	1000 mm/s	Luftversorgung:	5–8 kg/cm2
Stromversorgung:	AC380V ±5 %, 50/60 Hz

Gewicht:	1600 KG
Leistung:	3KW
Stromspannung:	380 V, 110 V
Maschinengröße:	100012001533 mm
Maximale PCB -Größe:	350*350 mm
PCB-Dicke:	0,4-6 mm
Getriebehöhe:	900 ± 50 mm
Übertragungsgeschwindigkeit:	1500mm/s (maximales) /adjustable
Schnittspindelgeschwindigkeit:	60.000 U/min
Schnittgeschwindigkeit:	1 bis 200 mm/s
Schnittgenauigkeit:	± 0,5 mm
Wiederholen Sie die Positionierungsgenauigkeit:	±0,01 mm
Koordinatenbewegungsgeschwindigkeit:	1000 mm/s
Luftversorgung:	5–8 kg/cm2
Stromversorgung:	AC380V ±5 %, 50/60 Hz

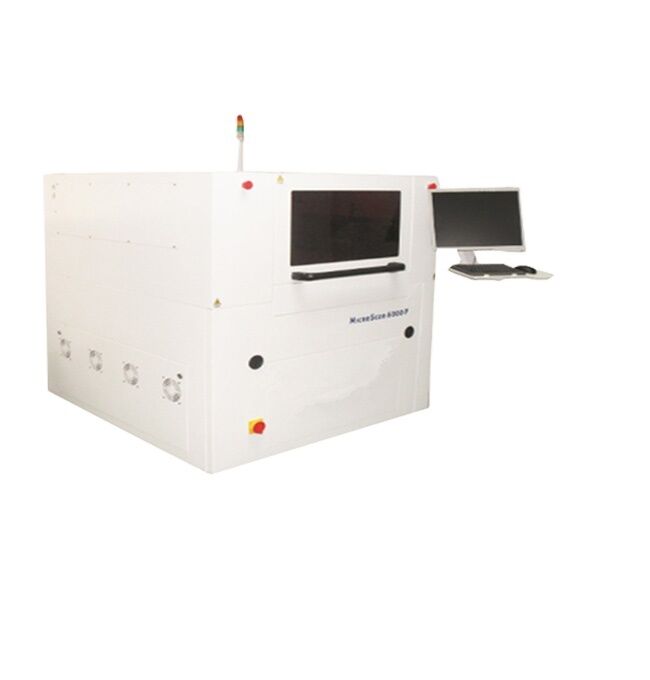

Online-Schneidemaschine für Leiterplatten

Online Leiterplatten-Schneidemaschine

Mehrere Fräser Hochgeschwindigkeits-Leiterplatten-Entschneidemaschine In-Line-Router mit Linearführungen / KlingeYSV-7A

Eine Online-Leiterplatten-Entschneidemaschine, die speziell zum Zerteilen von Leiterplattenkomponenten (Platinen) in einzelne Teile entwickelt wurde. Sie verfügt über eine schienenmontierte Struktur ohne Vorrichtungsschneiden. Bereit für die sofortige Produktionsintegration. Ausgestattet mit ESD-Statiküberwachung, Schneidkraftrückmeldung und automatischem Werkzeugwechsel, erreicht sie Spitzengeschwindigkeiten von 60.000 U/min. Das Steuerungssystem, das aus unserer RM-Plattform entwickelt wurde, gewährleistet eine schnelle und präzise Programmierung.

Technische Spezifikationen

Modell	YSV-7A
Maschinengröße	100012001533mm
Maximale Leiterplattengröße	350*350mm
Leiterplattendicke	0,4-6mm
Übertragungshöhe	900±50mm
Übertragungsrichtung	Links → Rechts
Übertragungsgeschwindigkeit	1500mm/s (max.), einstellbar
Zuführplattentyp	Abschnittsweise Förderbandschiene
Schienenbreitenverstellung	Automatisch
Leiterplattenpositionierung	Obere und untere Führungsschienenklemmung
Aufnahmesystem	360° rotierendes Klemmsystem; maximal 2 Gruppen von Vakuumabsaugdüsen, maximal 4 Gruppen von ESD-Bandförderern/Stapelplattenzuführeinheiten
Schneidspindel/Geschwindigkeit	Deutschland KAVO, 60.000 U/min
Kühltyp	Druckluft
ESD-Überwachung	Ja
Automatischer Werkzeugwechsel	Ja
Schneidkraftrückmeldung	Ja
Bruchklingenprüfung	Ja
Schnittgeschwindigkeit	1-200mm/s
Schnittgenauigkeit	±0,5mm
Wiederholgenauigkeit der Positionierung	±0,01mm
Koordinatenbewegungsgeschwindigkeit	1000mm/s
Ausgabesystem	ESD-Bandförderer/Stapelplattenzuführeinheit
Abfallentsorgungstyp	Außerhalb der Spur
Prozessprogrammierung	GERBER-Zeichnungsimport/Bearbeitungsprogramm über visuelles System
Luftversorgung	5-8kg/cm²
Stromversorgung	AC380V±5%, 50/60Hz, 3KW

Hauptmerkmale

Automatisches Werkzeugwechselsystem
ESD-Überwachung zum Schutz vor statischer Aufladung
Schneidkraftrückkopplungsregelung
Automatischer Produktionsmodusbetrieb
SPC-Statistikfunktion integriert mit ERP-Managementsystemen
Optionale explosionsgeschützte Staubsaugerfunktion

Hochzuverlässiges Schneidsystem

Deutschland KAVO Hochgeschwindigkeitsspindel mit einer maximalen Drehzahl von 60.000 U/min, ausgestattet mit ESD-Statikspannungsüberwachung, Schneidkraftrückmeldung und automatischen Werkzeugwechselmöglichkeiten.

Super-Vision-System

Präzisions-Bildverarbeitungssystem bestehend aus deutscher industrieller Bildkamera, Moritex-Objektiv und Messlichtquelle. Unterstützt alle Kalibrierungs-, Kompensations- und Positionierungsfunktionen der Maschine mit hoher Stabilität und Störfestigkeit.

Hochzuverlässiges Leiterplatten-Greifersystem

Jig-freie Schneidlösung mit einem Leiterplattenklemmbereich von 2mm. Das Aufnahmegerät ermöglicht schnelles Be- und Entladen mit hoher Stabilität und geringen Betriebskosten.

Automatischer Werkzeugwechsler

Der Standardwerkzeugwechsler unterstützt drei Arten von 3,175mm-Werkzeugen, jedes mit einer maximalen Ladekapazität von 10 Werkzeugen. Kombiniert mit präzisen Klemm- und Hebesystemen; die X1-, Y1- und Z1-Achsen des Schneidmechanismus ermöglichen den automatischen Werkzeugwechsel.

ESD ATPD Plattenzuführsystem

Lösung 1: Geschnittene Leiterplatten werden vom Klemmsystem zur Bandförderlinie transportiert, dann über die ESD-Förderlinie zur Montagelinie gesendet oder von einem kundenspezifischen Manipulator aufgenommen und in Produktkoffer geladen.

Lösung 2: Verwenden Sie die Stapelplattenzuführeinheit ARM-1 anstelle der Bandförderlinie, führen Sie die Plattenzuführeinheit von der Rückseite der Maschine ein und laden Sie die Platten direkt über das Klemmsystem in die Blisterbox in der ARM-1. Diese Lösung bietet Einfachheit und Komfort.
