Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                355nm UV-Laserschneidemaschine, 10 Watt PCB-Depanierungsmaschine, hochpräzise FPC-Laserschneider


Gewicht:	1600 KG	Leistung:	10 kW
Stromspannung:	220 V / 110 V	Lasertyp:	10W UV-Laser
Laserwellenlänge:	355nm	Maximale Leistung:	10 W / 15 W
Wiederholungsfrequenz:	1 bis 250 kHz	CCD-Präzision:	0,005 mm
Max Working Range:	450 mm * 430 mm	Größe des Lichtstrahlflecks:	0.015 mm ± 0,003 mm
Abmessungen:	1500 mm x 1800 mm x 1660 mm	Präzision des Arbeitstisches:	± 0,003 mm
Wiederholung am Arbeitstisch:	±0,002 mm	Tischreichweite:	500 mm * 500 mm
Kernkomponenten:	SPS, Motor, Lager, Motor, Druckbehälter, Zahnrad, Pumpe

Gewicht:	1600 KG
Leistung:	10 kW
Stromspannung:	220 V / 110 V
Lasertyp:	10W UV-Laser
Laserwellenlänge:	355nm
Maximale Leistung:	10 W / 15 W
Wiederholungsfrequenz:	1 bis 250 kHz
CCD-Präzision:	0,005 mm
Max Working Range:	450 mm * 430 mm
Größe des Lichtstrahlflecks:	0.015 mm ± 0,003 mm
Abmessungen:	1500 mm x 1800 mm x 1660 mm
Präzision des Arbeitstisches:	± 0,003 mm
Wiederholung am Arbeitstisch:	±0,002 mm
Tischreichweite:	500 mm * 500 mm
Kernkomponenten:	SPS, Motor, Lager, Motor, Druckbehälter, Zahnrad, Pumpe

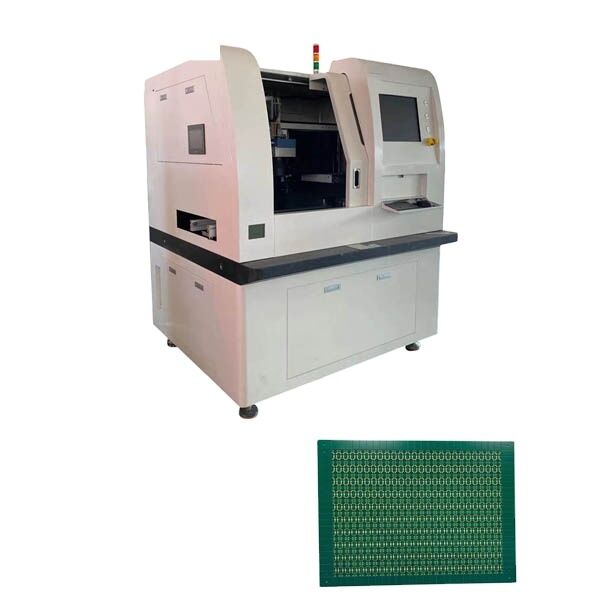

355nm 10W / 15W Hochpräzisions-CCD-FPC/PCB-UV-Laserschneidemaschine

355nm 10W /15W Hochpräzisions-CCD-FPC/PCB-UV-Laserschneidmaschine

Mit perfekter CAM-Schnittstelle unterstützt diese Maschine gängige Bohr- und Fräsdateiformate. Die benutzerfreundliche Oberfläche verfügt über versiegelte optische Pfade und eine stabile, zuverlässige Integration mit kompakter Struktur. Das modulare elektronische Steuerungssystem gewährleistet eine einfache Wartung.

Ideal für die Verarbeitung von weichen und harten Kombinationsplatinen (R-F PCBA), einschließlich flexibler Platinen und Rigid-Flex-Kombinationen, bietet diese Ausrüstung eine verbesserte Anpassungsfähigkeit und Kosteneffizienz.

Anwendungen von FPC-UV-Laserschneidmaschinen

Schneiden verschiedener flexibler Leiterplattenmaterialien und Deckfolien mit sauberen, karbonisierungsfreien Ergebnissen
Hochwertiges, schnelles Schneiden von Hartmaterialien bis zu 1 mm Dicke
Minimale Grate durch UV-Lichtzersetzung und Verdampfungsprozess
Geringer thermischer Effekt mit präzisen, glatten Schnittkanten und steilen Seitenwänden
Geeignet zum Schneiden verschiedener Substratmaterialien, einschließlich Silizium, Keramik und Glas
Präzises Ätzen und Formen verschiedener Funktionsfolien

YSV-7A Produktmerkmale

Saubere und glatte Kanten nach dem Schneiden
Keine Grate, Staub oder Partikelrückstände
Hohe Präzision für kleine Bögen und feine Schneidanwendungen
Reduziert effektiv die Ausfallraten bei der Formgebung
Einzelschnitt von Verbundwerkstücken mit mehreren Materialien und Dickenkombinationen
Automatische Höhenverstellung des Laserkopfes für die Handhabung von doppelseitig oberflächenmontierten FPCs

Berührungslose Verarbeitung eliminiert mechanische Belastung und Verformung. Die Linearmotorplattform bietet hohe Geschwindigkeit, Präzision, geringen Verschleiß, einfache Wartung und reduzierte Wartungskosten.

Technische Spezifikationen

Spezifikation/Modell	YSV-7A
Laserkopf	SP (USA)
Lasertyp	10W UV-Laser
Laserwellenlänge	355nm
Max. Leistung	10W / 15W
Wiederholfrequenz	1-250kHz
Präzision der Arbeitstischposition	±0,003mm
Wiederholpräzision des Arbeitstisches	±0,002mm
Reichweitenbereich des Tisches	500mm × 500mm
Präzision der CCD-Position	0,005mm
Max. Arbeitsbereich	450mm × 430mm
Strahlpunktgröße	0,015mm ± 0,003mm
Abmessungen (L×B×H)	1500mm × 1800mm × 1660mm
Gewicht	1800kg

Laserquelle

Verfügt über importiertes US-UV-Stoßlicht mit ausgezeichneter optischer Leistung, langer Lebensdauer, einfacher Struktur und einfacher Bedienung. Diese bewährte Marke ist seit über 10 Jahren im Einsatz.

Galvanometersystem

Verwendet das weltweit fortschrittlichste Galvanometersystem mit Rückkopplung und automatischer Kalibrierungsausrüstung, um die Verarbeitungseffizienz und -genauigkeit zu gewährleisten.

Taishan Green Marmorplattform

Hochwertiger "Taishan Green"-Stein, mechanisch bearbeitet und handveredelt für Präzision. Bietet schwarzen Glanz, feine Struktur, gleichmäßige Textur, ausgezeichnete Stabilität, hohe Festigkeit und Härte bei gleichzeitiger Beibehaltung der Präzision unter schweren Lasten. Rostfrei, säurebeständig und abriebfest.

Merkmale der Marmorplattform

Genauigkeitsklasse: "000"-Niveau, Ebenheit 2µm
Druckfestigkeit: 245-254 N/mm²
Elastizitätsmodul: 1,27-1,47 N/mm² (höher als Gusseisen)
Lineare Wärmeausdehnungskoeffizient: 4,61 × 10⁻⁶/℃
Innerer Dämpfungskoeffizient: 15× größer als Stahl mit ausgezeichneter Stoßabsorption
Shore-Härte: HS70+ mit 5-10× höherer Verschleißfestigkeit als Gusseisen

CCD-System

Hochgeschwindigkeits-Bilderfassungssystem mit hochpräziser Bildpositionierung und -abgleich sorgt für außergewöhnliche Genauigkeit.

Arbeitsplattform

THK (China) Investition mit Präzisionslinearführungen, Kugelgewindetrieben, Kugelumlaufspindeln, Kreuzrollenlagern und Aktuatoren vom größten Lieferanten der Branche.

Ergebnisse des FPC-UV-Laserschneidens
