                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SMT-Lasermarkierungsmaschine, Einspurige Leiterplatten-Entstückelungsmaschine, YSL-510 Lasermarkierungssystem


Gewicht:	750kg	Stromspannung:	220V/110V
Wiederholte Positionierungsgenauigkeit:	±0,02 mm	PCB-Größe:	510*460mm
Wellenlänge:	355 nm, 532 nm, 1064 nm, 10640 nm	Servicemacht:	UV (3 W, 5 W), Grün (7 W, 10 W), Faser (10 W, 20 W, 30 W), CO2 (10 W, 20 W, 30 W)
Lasermarkierungsbereich:	5050-510460mm	Markierungsgeschwindigkeit:	7000 mm/s
Markierungspositionsgenauigkeit:	±0,05 mm	PCB-Dicke:	0,5–5 mm
Strombedarf:	220V/50Hz, ≈2500W	Umgebungstemperatur:	20-28℃
Luftfeuchtigkeit:	30 %–60 %	Barometrischer Druck:	0,4–0,6 MPa
Abmessungen:	92015001500mm

Gewicht:	750kg
Stromspannung:	220V/110V
Wiederholte Positionierungsgenauigkeit:	±0,02 mm
PCB-Größe:	510*460mm
Wellenlänge:	355 nm, 532 nm, 1064 nm, 10640 nm
Servicemacht:	UV (3 W, 5 W), Grün (7 W, 10 W), Faser (10 W, 20 W, 30 W), CO2 (10 W, 20 W, 30 W)
Lasermarkierungsbereich:	5050-510460mm
Markierungsgeschwindigkeit:	7000 mm/s
Markierungspositionsgenauigkeit:	±0,05 mm
PCB-Dicke:	0,5–5 mm
Strombedarf:	220V/50Hz, ≈2500W
Umgebungstemperatur:	20-28℃
Luftfeuchtigkeit:	30 %–60 %
Barometrischer Druck:	0,4–0,6 MPa
Abmessungen:	92015001500mm

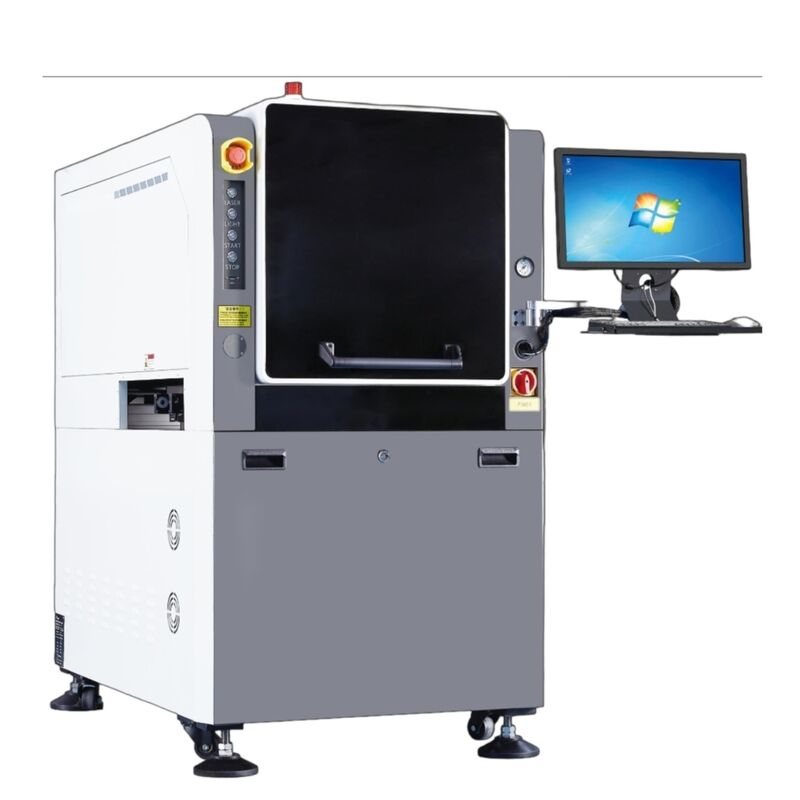

YSL-510 SMT Inline-Einlaser-Einbahnlasermarkierungsmaschine

YSL-510 SMT In-Line Einzel-Laser-Einzelspur-Lasermarkierungsmaschine

Hochpräzises Lasermarkierungssystem für SMT-Produktionslinien, mit koaxialer Sichtkorrektur für genaue PCB-Markierungsanwendungen.

Technische Spezifikationen

Modell	YSL-510 (Einzelkopf-Koaxial-Sicht)
Wellenlänge	355nm, 532nm, 1064nm, 10640nm
Laserleistung	UV (3W, 5W), Grün (7W, 10W), Faser (10W, 20W, 30W), CO2 (10W, 20W, 30W)
Markierungsbereich	50×50mm bis 510×460mm
PCB-Größe	510×460mm
Markierungsgeschwindigkeit	Bis zu 7000mm/s Beispiel: 3×3mm weißer QR-Code mit 55 Ziffern, abgeschlossen innerhalb von 1 Sekunde
Markierungspositionsgenauigkeit	±0,05mm (Anpassbar nach Anforderungen)
Wiederholte Positionierungsgenauigkeit	±0,02mm
Visuelles System	Koaxiale Adleraugen-Sichtkorrektur für Standardgrafik-Erfassung, präzise Markierung auf FPC, weichen/harten Platinen und deformierten Positionen
PCB-Dicke	0,5-5mm (Dickere Spezifikationen als kundenspezifische Option erhältlich)
Stromversorgungsanforderungen	220V/50Hz, Gesamtleistung ≈2500W

Unterstützte Code-Typen & Formate

1D-Barcode-Typen	Code 39, Code 25, Code 93, Code 128, EAN-13, EAN-8, ISBN und andere
2D-QR-Code-Typen	Datamatrix, QR-Code, Micro QR-Code, PDF417, Code49, Code 16k und andere gängige Formate
QR-Code-Verarbeitungsgröße	1,5mm×1,5mm bis 20mm×20mm Mindestgröße hängt vom QR-Code-Inhalt ab
Zeichen-Typen	TrueType-Schriftarten, einzeilige Schriftarten (JSF), SHX-Schriftarten, Punktmatrix-Schriftarten (DMF)
Unterstützte Dateiformate	DXF, PLT, Excel, TXT und andere gängige Formate
Automatische Positionierung	Unterstützt automatische Fotoaufnahme, 2-, 3- und 4-Punkt-Positionierungsmodi

Physikalische Spezifikationen & Betriebsbedingungen

Abmessungen & Gewicht	920×1500×1500mm, Gewicht: 750kg
Umgebungstemperatur	20-28°C, Luftfeuchtigkeit: 30%-60%
Luftdruckanforderungen	Druckluft: 0,4-0,6Mpa

Zeichnung der Erscheinungsmaße
