Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                vollautomatische Leiterplatten-Entstückmaschine, Leiterplatten-Router für Montagelinie, automatische Leiterplatten-Entstückmaschine mit Garantie


Gewicht:	900 kg	Arbeitsgröße:	350 mm x 450 mm
Doppelte Werkbankgröße:	700 mm x 450 mm	XY-Servogeschwindigkeit:	0-1000 mm/s
Z-Servogeschwindigkeit:	0-800 mm/s	XY-Genauigkeit:	±0,01 mm
Schnittgenauigkeit:	±0,02 mm	Genauigkeit der CCD-Kalibrierung:	±0,01 mm
Plattenspannung:	300us unten	Spindelgeschwindigkeit:	60.000 U/min
Werkzeugdurchmesser:	0,8-2,3 mm	PCB-Dicke:	0,2 mm-6,0 mm
Staubkollektorenergie:	3 PS (Option 5 PS)	Größe des Staubsammlers:	640 mm × 785 mm × 1760 mm
Maschinengröße:	1220 mm × 1430 mm × 1520 mm

Gewicht:	900 kg
Arbeitsgröße:	350 mm x 450 mm
Doppelte Werkbankgröße:	700 mm x 450 mm
XY-Servogeschwindigkeit:	0-1000 mm/s
Z-Servogeschwindigkeit:	0-800 mm/s
XY-Genauigkeit:	±0,01 mm
Schnittgenauigkeit:	±0,02 mm
Genauigkeit der CCD-Kalibrierung:	±0,01 mm
Plattenspannung:	300us unten
Spindelgeschwindigkeit:	60.000 U/min
Werkzeugdurchmesser:	0,8-2,3 mm
PCB-Dicke:	0,2 mm-6,0 mm
Staubkollektorenergie:	3 PS (Option 5 PS)
Größe des Staubsammlers:	640 mm × 785 mm × 1760 mm
Maschinengröße:	1220 mm × 1430 mm × 1520 mm

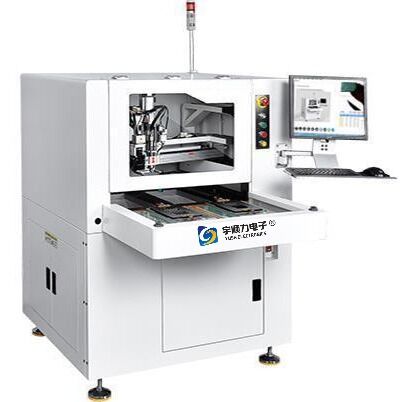

Vollautomatische Leiterplatten-Routermaschine für die Leiterplatten-Montagelinie

Vollautomatische PCB-Leiterplatten-Router-Maschine für die PCB-Montagelinie

Hochpräzise, automatisierte PCB-Entkopplungslösung, entwickelt für die effiziente Integration in die PCB-Montagelinie mit Doppelarbeitsplatzfunktion.

Technische Spezifikationen

Arbeitsgröße einseitig	350mm × 450mm
Größe der Doppelarbeitsplätze	700mm × 450mm
X-Y AC Servo Geschwindigkeit	0-1000mm/Sek.
Z AC Servo Geschwindigkeit	0-800mm/Sek.
X-Y Wiederholgenauigkeit	±0.01mm
Schnittgenauigkeit	±0.02mm
CCD-Kamerakalibrierungsgenauigkeit	±0.01mm
Platten-Spannungswert	300ε darunter
NSK Spindeldrehzahl	Max. 60.000 U/min
Werkzeugdurchmesser	0,8-2,3mm
PCB-Plattenschnittdicke	0,2mm-6,0mm
Staubabsaugungsleistung	3HP (Option 5HP)
Größe des Staubabsaugschranks	640mm×785mm×1760mm (T×B×H)
Maschinengröße	1220mm×1430mm×1520mm (T×B×H)
Gewicht Hauptmaschine + Staubabsaugung	900 KG

Gerätekonfigurationsmerkmale

Doppelarbeitsplatzstruktur

YSL-880L verfügt über eine Doppelgleitschiene und einen Zylinder-Doppelplattformbetrieb für die gleichzeitige Verarbeitung verschiedener Produkttypen, wodurch Wartezeiten bei der Plattenhandhabung erheblich reduziert werden. Konfigurierbar als Doppelplattform oder große Einzelplattform für verbesserte betriebliche Flexibilität.

Niedrigere Vakuum-Spindel-System

Hochgeschwindigkeits-Importspindel für minimale Schnittbelastung, hohe Präzision und schnelle Reaktion
Fräsererkennungssystem zur Echtzeitüberwachung und Verhinderung des Weiterbetriebs nach dem Schneiden
Fortschrittliches Sichtsystem mit gleichmäßiger Ringlichtquelle und Helligkeitsregelung für überlegene Markierungspunkterkennung bei verschiedenen PCB-Oberflächen, einschließlich Verzinnung, Kupferbeschichtung, Vergoldung und Verzinnungsspritzen
Visuelle Gegenpunktkompensationsfunktion für verbesserte Genauigkeit

Optimierte Saugmodusstruktur

Trichterdichtungsdesign mit 45-Grad-Schrägwinkel-Sauganschluss reduziert das interne Staubwirbelphänomen für eine effiziente Schmutzentfernung.

CNC-Spezialcontroller

Unabhängiger CNC-Controller integriert Steuerungsfunktionen mit außergewöhnlicher Stabilität, hoher Präzision, schneller Reaktionsübertragung und starken Entstörungsfähigkeiten.

Hocheffizientes Staubabsaugsystem

YSL-880L verwendet einen hocheffizienten Motor und ein Flügelraddesign mit großer Saugkapazität. Verfügt über einen eingebauten Polyester-Nadelvlies-Staubbeutel mit ausgezeichneter Permeabilität und Oxidationsbeständigkeit. Geräuschpegel innerhalb von 80 Dezibel.
