Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Kleine Leiterplatten-Vereinzelungsmaschine, Gravurmaschine zum Schneiden von Leiterplatten, YSVC-650 Leiterplattenschneidemaschine


Gewicht:	3500 kg	Leistung:	10 kW
Stromspannung:	220V/380V	Y Schnittgeschwindigkeit:	0 ~ 100 mm/s
Spindelgeschwindigkeit:	50000RPM	Luftdruck:	4 kg/cm2
Hostdimensionen:	700 mm * 900 mm * 1200 mm	Genauigkeit:	± 0,01 mm
Hub der Z-Achse:	50mm	Schnittgenauigkeit:	± 0,1 mm
Stromverbrauch:	2kVA	Spannung des Staubabscheiders:	380V 1,5P
Abmessungen des Staubsammlers:	680 mm * 400 mm * 900 mm	Maximale PCB-Größe:	450 mm * 500 mm
XYZ-Laufwerk:	AC-SERVOMOTOR

Gewicht:	3500 kg
Leistung:	10 kW
Stromspannung:	220V/380V
Y Schnittgeschwindigkeit:	0 ~ 100 mm/s
Spindelgeschwindigkeit:	50000RPM
Luftdruck:	4 kg/cm2
Hostdimensionen:	700 mm * 900 mm * 1200 mm
Genauigkeit:	± 0,01 mm
Hub der Z-Achse:	50mm
Schnittgenauigkeit:	± 0,1 mm
Stromverbrauch:	2kVA
Spannung des Staubabscheiders:	380V 1,5P
Abmessungen des Staubsammlers:	680 mm * 400 mm * 900 mm
Maximale PCB-Größe:	450 mm * 500 mm
XYZ-Laufwerk:	AC-SERVOMOTOR

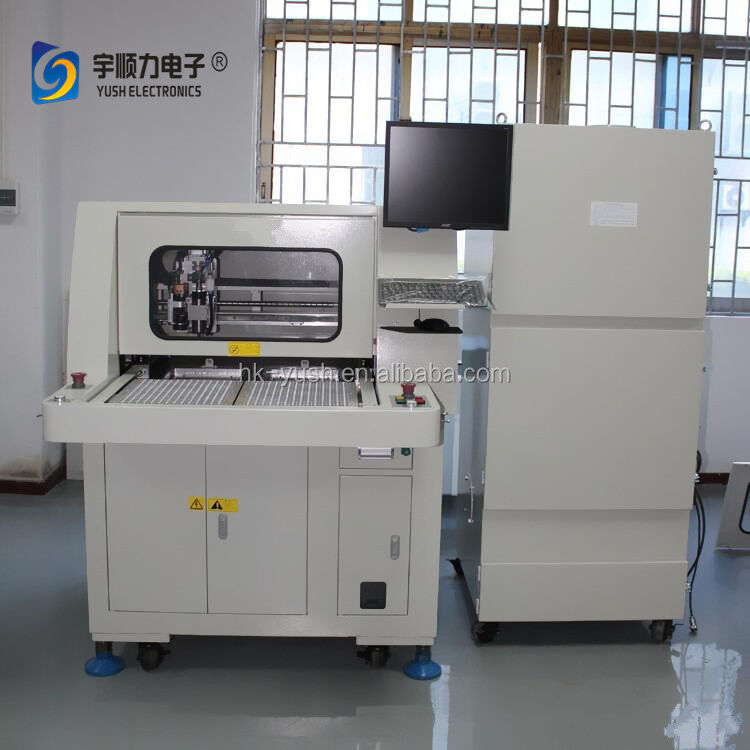

Kleine Gravurmaschine und Maschine zum Schneiden von Leiterplatten -YSVC-650

Kleinstgrößen-Gravur- und PCB-Schneidmaschine - YSVC-650

Produktübersicht

Die PCB-Schneidmaschine YSVC-650 ist für die präzise Verarbeitung von Leiterplatten ausgelegt.Dieses automatisierte Gong-Messer-Scoring-System beseitigt häufige Produktionsprobleme, während hohe Genauigkeit und Effizienz beibehalten werden.

Wesentliche Vorteile

Verhindert künstliche Zinnspalten und Komponentenbeschädigungen bei der Trennung
Beseitigt Belastungsprobleme, die durch die Erzeugung mechanischer Kräfte verursacht werden
Geeignet für verschiedene Gehäusearten und unregelmäßige PCB-Boardformen (gerechte Linien, Bögen, L-Typen usw.)
X-, Y- und Z-Achsenintegration mit einem Hochgeschwindigkeitsspindelmotor von 60.000 U/min.

Eigenschaften der Maschine

mit einer Breite von nicht mehr als 15 mm,
Hohe Schneidgeschwindigkeit mit außergewöhnlicher Präzision
Einfache Bedienung und benutzerfreundliche Schnittstelle
Schnelle Werkzeugwechsel mit minimalem Setup-Anpassung
Hochintensives Staubsammelsystem hält PCB und Oberflächen sauber
Mindestspannungsschnittmodus für eine optimale Integrität der Platte

Technische Spezifikation

Schneidgeschwindigkeit	0 - 100 mm/s
Genauigkeit der Maschine	± 0,01 mm
Z-Achsen-Schlag	50 mm
Steuerungssystem	X-, Y- und Z-Steuerung oder Industrie-PC mit Touchscreen
Antriebssystem	Wechselstromservomotor für die Achsen X, Y und Z
Schnittgenauigkeit	± 0,1 mm
Spindelgeschwindigkeit	Maximal 50000 Umdrehungen pro Minute
Hostspannung	220V 50/60Hz
Luftdruck	4 kg/cm2 oder mehr
Stromverbrauch	2 KVA
Sammlung von Staub	Integriertes Staubsammelsystem
Spannung des Staubkollektors	380 V 1,5 P
Gastgeberdimensionen	700 mm × 900 mm × 1200 mm
Abmessungen des Staubsammlers	680 mm × 400 mm × 900 mm

Zusätzliche Merkmale

CCD-Vision für eine höhere Präzision
Umfassende Staubsammlung (oben und unten)
Kompatibilität mit mehreren PCB-Boardgrößen: 280 mm × 340 mm, 300 mm × 400 mm, 450 mm × 500 mm
Berührungsbildschirm und Hand- oder PC-Betriebsmöglichkeiten
