Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Laser-Schneidmaschine für die Schablonen von Blechmetallen, Lasermaschine zur PCB-Deponierung, Schablonschneidemaschine mit Garantie


Gewicht:	1500 kg	Leistung:	10 kW
Stromspannung:	220V/380V	Abmessungen:	L1680B1500H1630mm
Nennleistung:	2 kW	Spitzenleistung:	6 kW
Genauigkeit der Plattform:	±3 μm	Wiederholbarkeit der Plattform:	± 1,5 μm
Plattformgeschwindigkeit:	≤300mm/s	Standorterkennung:	0,1 μm
Schnitt der Strecke:	X 600 mm * Y 600 mm	Tischgröße:	X 620 mm * Y 620 mm
Schnittstärke:	≤ 0,5 mm	Fokusdurchmesser:	25–30 μm
Laserleistung:	50W	Wellenlänge:	1070mm
Lasergewicht:	20kg

Gewicht:	1500 kg
Leistung:	10 kW
Stromspannung:	220V/380V
Abmessungen:	L1680B1500H1630mm
Nennleistung:	2 kW
Spitzenleistung:	6 kW
Genauigkeit der Plattform:	±3 μm
Wiederholbarkeit der Plattform:	± 1,5 μm
Plattformgeschwindigkeit:	≤300mm/s
Standorterkennung:	0,1 μm
Schnitt der Strecke:	X 600 mm * Y 600 mm
Tischgröße:	X 620 mm * Y 620 mm
Schnittstärke:	≤ 0,5 mm
Fokusdurchmesser:	25–30 μm
Laserleistung:	50W
Wellenlänge:	1070mm
Lasergewicht:	20kg

YS-SL6060 Laserschneidmaschine für Blecheisen

YS-SL6060 Laserschneidemaschine für Feinblechschablonen

Hochleistungs-Faserlaserschneidsystem, entwickelt für die präzise Herstellung von Feinblechschablonen und SMT-Schablonen.

Hauptmerkmale

Innovatives Abfallmanagement: Fortschrittliches System zur Entfernung von Spänen, Schlacke und Eisenstaub verbessert die Gerätestabilität und Lebensdauer
Hochleistungs-Faserlaser: Halbleitergepumpte Festkörperlasertechnologie für effizientes Schneiden verschiedener Metallmaterialien
Kundenspezifische Prozesslösungen: Professionelles Spannvorrichtungsdesign, anpassbar an verschiedene Materialgrößen und -formen

Gerätebeschreibung

Maschinenname	Hochgeschwindigkeits-Laserschneidemaschine für Feinblech
Modell	YS-SL6060
Anwendungen	SMT-Schablonen, Präzisionsmetallteile
Maschinenfarbe	Cremeweiß
Gesamtgewicht	Ca. 1500 kg
Physikalische Abmessungen	L1680 × B1500 × H1630mm
Plattform	Granitbasis mit hoher Stabilität und Zuverlässigkeit
Gesamtleistung	Nennleistung: 2KW, Spitzenleistung: 6KW

Technische Spezifikationen

Plattform-Positionierungsgenauigkeit	±3μm
Plattform-Wiederholgenauigkeit	±1.5μm
Plattform-Geschwindigkeit	≤300mm/S
Variabilität der Positionsdetektion	0.1μm
Schneidbereich	X 600mm × Y 600mm
Tischgröße	X 620mm × Y 620mm
Schnittdicke	≤0.5mm (Referenzwert)
Fokusdurchmesser	25-30μm
Beste Schnittleistung	Bis zu 9400 synthetische Aperturen/Stunde, 13000-14000 Standard-Aperturen/Stunde

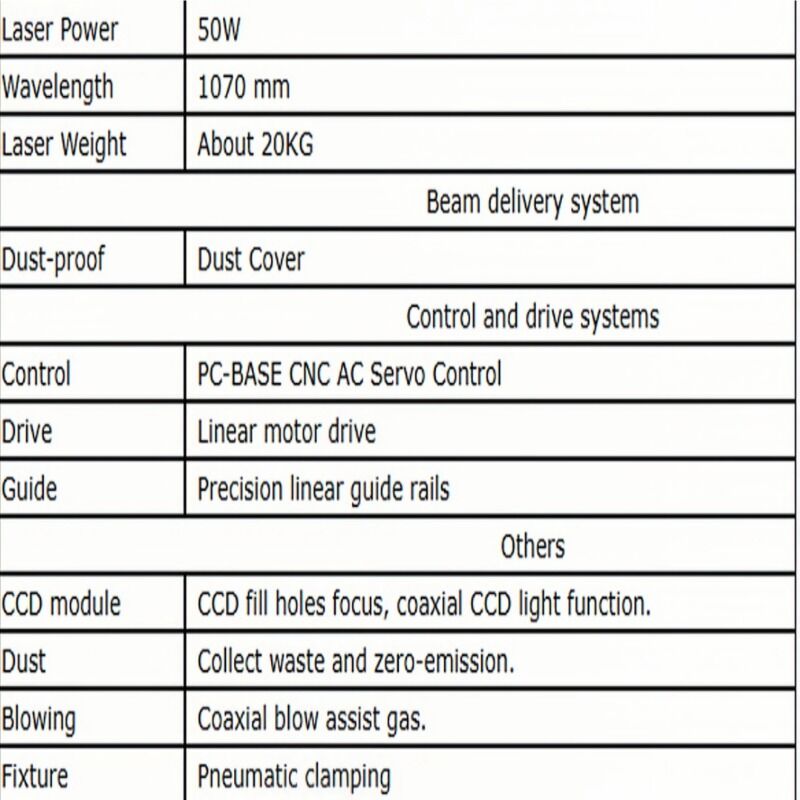

Konfigurationsspezifikation

Laserleistung	50W
Wellenlänge	1070nm
Laser-Gewicht	Ca. 20 kg
Strahlführungssystem	Staubschutzhaube
Steuerungssystem	PC-BASIERTE CNC-AC-Servosteuerung
Antriebssystem	Linearmotorantrieb
Führungssystem	Präzisions-Linearführungen
CCD-Modul	CCD-Fülllochfokus, koaxiale CCD-Lichtfunktion
Staubabsaugung	Abfall sammeln und Null-Emission
Blasystem	Koaxiale Blasunterstützungsgas
Spannvorrichtung	Pneumatische Klemmung

Software-System

Software-System	YUSH Mark
Sprache	Chinesisch/Englisch
Anwendungsumgebung	Windows XP
Dateiformat	DXF, CNC
Implementierungsüberwachung	Schnittzeit, Anzahl der Schnitte, Hilfsgas, Schnittstatus

Software-Funktionen:

CNC-Unterstützung für direktes Öffnen von Dokumenten, DXF-Dateien, Gerber-Dateien mit Auswahl-, Rotations- und Spiegelungsoperationen
Unterstützung für die Erstellung verschiedener Schnittparameterdatenbanken für unterschiedliche Stahlstärken
Funktionen zur Optimierung von Dokumentenpfaden
Automatische Aufzeichnung und Abfrage von Schnittkomponenten

Umgebungsanforderungen

Stromversorgung: Spannungsregler (AC 220V einphasig 10KVA) mit Spannungsschwankungen von nicht mehr als ±5%
Erdungsanforderungen: Unabhängige stabile Erdung ohne Störungen (6mm² Erdungsleitung)
Umgebungsbedingungen: Reine Sauerstoffversorgung, ölfreies Gas, Umgebungstemperatur 24-26°C, relative Luftfeuchtigkeit unter 60%, saubere Umgebung
