Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SMT-Schweißmastendruckmaschine, Automatische Maschine PWBs Depaneling, Maschinen zur Herstellung elektronischer Produkte


Gewicht:	320 kg	Leistung:	10 kW
Stromspannung:	220V/110V	Modellnummer:	YS-G5
PCB-Größe:	5050-400340mm	Transporthöhe:	900±40mm
Transportgeschwindigkeit:	1500mm/s	Druckgeschwindigkeit:	6-200 mm/s
CCD FOV:	8*6mm	Größe der Bildschirmrahmen:	370370mm-737737mm
Dicke der Bildschirmrahmen:	20-40mm	PCB-Dicke:	0,4-6 mm
Wiederholungspositionsgenauigkeit:	±0,01 mm	Druckgenauigkeit:	±0,025 mm
Maschinenabmessungen:	114013641404mm

Gewicht:	320 kg
Leistung:	10 kW
Stromspannung:	220V/110V
Modellnummer:	YS-G5
PCB-Größe:	5050-400340mm
Transporthöhe:	900±40mm
Transportgeschwindigkeit:	1500mm/s
Druckgeschwindigkeit:	6-200 mm/s
CCD FOV:	8*6mm
Größe der Bildschirmrahmen:	370370mm-737737mm
Dicke der Bildschirmrahmen:	20-40mm
PCB-Dicke:	0,4-6 mm
Wiederholungspositionsgenauigkeit:	±0,01 mm
Druckgenauigkeit:	±0,025 mm
Maschinenabmessungen:	114013641404mm

SMT-automatische Schweißpaste-Drucker/elektronische Produktmaschinen

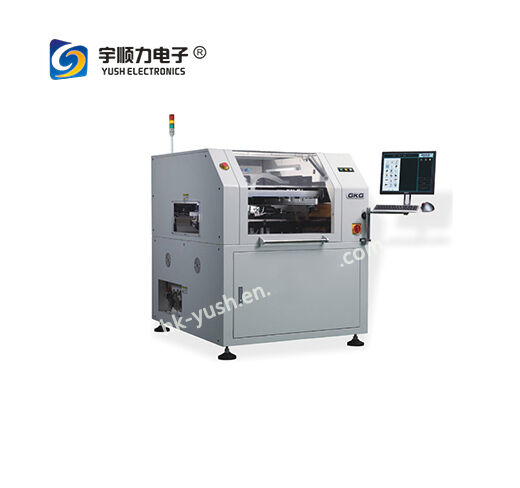

YS-G5 Automatische Lotpastendruckmaschine

Professionelle SMT-Leiterplattendruckmaschinen für die Elektronikfertigung

Produktspezifikationen

Herkunftsort: Guangdong, China

Zustand: Original Neu

Verwendung: SMT-Leiterplattendrucker

Parameter	Spezifikation
Leiterplattengröße	50×50 - 400×340mm
Leiterplattendicke	0,4-6mm
Leiterplattenverzug	Max. Diagonale der Leiterplatte 1%
Transport Höhe	900±40mm
Transportgeschwindigkeit	1500mm/s (Max), Programmgesteuert
Druckgeschwindigkeit	6-200mm/Sek.
Wiederholgenauigkeit der Position	±0,01mm
Druckgenauigkeit	±0,025mm
Zykluszeit	<8 Sek.
Produktwechsel	Alter Prozess: <3 Min., Neue Prozesseinrichtung: <5 Min.
Luftversorgung	4-6 kgf/cm²
Stromversorgung	AC: 220±10%, 50/60HZ, 2,5KW
Steuerungsmethode	PC-Steuerung
Betriebssystem	Windows XP/Win7
Maschinenabmessungen	1140(L)×1364(B)×1404(H)mm
Gewicht	Ca. 1000KG

Fortschrittliche Funktionen

GKG Spezielle Verstellbare Hebeplattform

Hochleistungs-Bild- und optisches System

Verwendet gleichmäßige Ringbeleuchtung und koaxiales Licht mit hoher Helligkeit und programmierbarer Helligkeitsregelung. Kann alle Arten von Markierungspunkten erkennen, einschließlich rauer Oberflächen. Geeignet für Verzinnung, Verkupferung, Vergoldung, FPC und verschiedene Leiterplattenfarben.

Multi-Modus-Reinigungssystem

Verstärkte Vakuumabsaugung mit Trocken-, Nass- und Vakuumreinigungsmodi, die für optimale Leistung kombiniert werden können.

Schiebebahn-Rakelsystem

Verbesserte Betriebs-Stabilität und verlängerte Lebensdauer durch fortschrittliches Schiebebahn-Design.

Hoch anpassungsfähige Montage des Stahlmaschenrahmens

Perfektes 2D-Erkennungssystem

CCD FOV: 8×6mm mit Auf-/Ab-Option Struktur und Geometrie-Mustererkennungstechnologie.

Spezifikationen des Siebrahmens

Parameter	Spezifikation
Größe der Siebrahmen	370×370mm - 737×737mm
Dicke der Siebrahmen	20-40mm (Höhe des Aluminiumrahmens mit Stahlmasche)
