                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Schablonendruckmaschine für SMT-Lötmaschinen, automatischer PCB-Drucker mit Schablonen, Lötmaschine mit Garantie


Gewicht:	1000 kg	Leistung:	10 kW
Stromspannung:	220 V, 110 V, Wechselstrom: 220 ± 10 %, 50/60 Hz	Abmessungen:	115813621463 mm
Maximale PCB -Größe:	400*340 mm	Minimale PWB-Größe:	50*50 mm
PCB-Dicke:	0.4-6 Millimeter	Maximale PCB-Gewicht:	3 kg
PWB-Freigabe:	15 mm	Rakeldruck:	0,5-10 kg
Gummiwalzen-Geschwindigkeit:	10-200 mm/Sek	Wiederholte Genauigkeit:	±0,01 mm
Druckgenauigkeit:	±0.025 Millimeter	Zykluszeit:	<8 Sek
Luftversorgung:	4-6 kgf/cm2

Gewicht:	1000 kg
Leistung:	10 kW
Stromspannung:	220 V, 110 V, Wechselstrom: 220 ± 10 %, 50/60 Hz
Abmessungen:	115813621463 mm
Maximale PCB -Größe:	400*340 mm
Minimale PWB-Größe:	50*50 mm
PCB-Dicke:	0.4-6 Millimeter
Maximale PCB-Gewicht:	3 kg
PWB-Freigabe:	15 mm
Rakeldruck:	0,5-10 kg
Gummiwalzen-Geschwindigkeit:	10-200 mm/Sek
Wiederholte Genauigkeit:	±0,01 mm
Druckgenauigkeit:	±0.025 Millimeter
Zykluszeit:	<8 Sek
Luftversorgung:	4-6 kgf/cm2

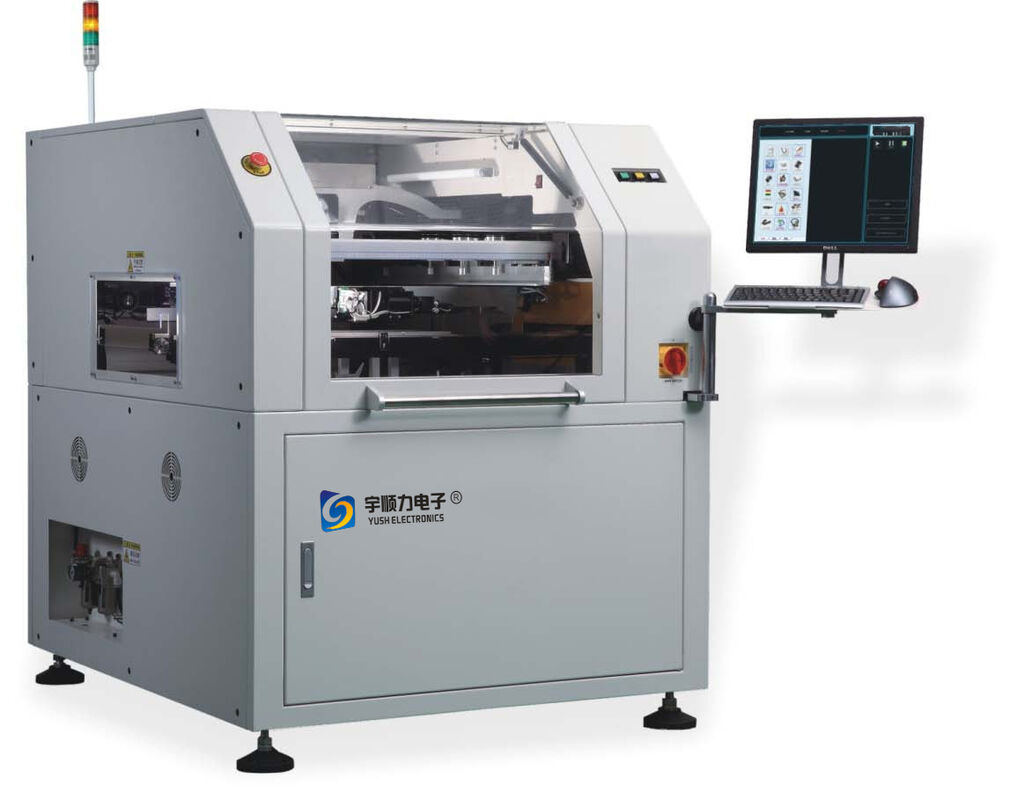

SMT-automatischer Schablonendruckmaschine/Solder Paste-Maschine

SMT Automatische Schablonendrucker/Lötpastenmaschine

Produktübersicht

Hochpräzises automatisiertes Schablonendrucksystem für die Lötpastenapplikation in SMT-Leiterplattenbestückungsprozessen.

Technische Spezifikationen

Parameter	Spezifikation
Modell	YS-G5
Max. Leiterplattengröße	400×340 mm
Min. Leiterplattengröße	50×50 mm
Leiterplattendicke	0,4-6 mm
Max. Gewicht	3 kg
Leiterplattenabstand	15 mm
Leiterplattenklemmtyp	Oben flach (manuelle obere Kante) flexible Kantenklemme
Leiterplattenunterstützung	Magnetischer Dorn/Gleichhöheblock/manuell verstellbarer Wagenheber
Förderband	Einteilige Führungsschiene
Transportrichtung	Links-rechts/rechts-links/links-links/rechts-rechts
Breitenverstellung des Förderbands	Automatisch
Rakeltyp	Rakel/Stahlschaber (Winkel 45/55/60°), benutzerdefiniert
Automatische Druckregelung	0,5-10 kg
Rakellänge	L=280 mm, Benutzerdefiniert
Rakelgeschwindigkeit	10-200 mm/Sek.
Bewegungsrichtung	Y-Achsenbewegung
Wiederholgenauigkeit	±0,01 mm
Druckgenauigkeit	±0,025 mm
Zykluszeit	<8 Sek. (ohne Druck- und Reinigungszeit)
Fiducial-Markierungstyp	Referenzpunkt mit Standardform, benutzerdefiniertes Bild
Fiducial-Markierungsgröße	0,5-4 mm
Markierungsnummer	2 oder 4 Markierungs-Benchmark-Positionierungssysteme
Markierungssuche	Automatisch
Trennungstyp	Normal/Vakuum
Trennungsgeschwindigkeit	0-20 mm/s
Trennungsabstand	0-20 mm
Reinigungstyp	Verstärkte Vakuumadsorption; drei Modi: trocken, nass und Vakuum
Reinigungskopf	Abriebfestes Material
Bewegungsrichtung	Y-Achsenbewegung
Produktwechsel	<3 Min.
Einrichtung für neue Produkte	<5 Min.
Betriebssystem	Windows XP/Win 7
Luftversorgung	4-6 kgf/cm²
Stromversorgung	AC220±10% 50/60Hz 2,5KW
Gewicht	1000 kg
Einzelgröße	1158×1362×1463 mm
Verbundgröße	/

Hauptmerkmale

Hochpräziser automatischer Druck mit ±0,025mm Genauigkeit
Schnelle Zykluszeit unter 8 Sekunden für maximalen Durchsatz
Automatische Breitenverstellung des Förderbands und Erkennung von Fiducial-Markierungen
Drei-Modus-Reinigungssystem (trocken, nass und Vakuum)
Schneller Produktwechsel in unter 3 Minuten
Flexible Leiterplattenhandhabung für verschiedene Größen und Dicken

Verpackung & Lieferung

Sicher verpackt in Sperrholzkisten für sicheren internationalen Versand und Lieferung.

Anwendungsindustrien

Ideal für die Elektronikfertigung, Leiterplattenbestückung, SMT-Produktionslinien und automatisierte elektronische Komponentenplatzierungssysteme.
