Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Hochpräzisions-Paste-Drucker mit Löten, mit einer Leistung von mehr als 50 W, Maschine zur Lötmasse YS-GT


Gewicht:	1100kg	Maximale Boardgröße:	510 x 510 mm (optionales Upgrade auf: 610 x 510 mm)
Mindestgröße der Platte:	50*50mm	Transportgeschwindigkeit:	Bei der Prüfung der Leistungsfähigkeit ist die Leistung zu messen.
Druckgeschwindigkeit:	10~200 mm/s	Druckdruck:	0,5 bis 20 kg
Stromquelle:	AC:220±10%,50/60Hz 2,2KW	Maschinendimension:	1500 ((H) mm
Luftdruck:	4 bis 6 kgf/cm2	Betriebstemperatur:	-20 ℃ ~+45 ℃
Wiederholungspositionsgenauigkeit:	±10um@6σ,CPK≥2,0	Druckgenauigkeit:	±18um@6σ,CPK≥2,0
Brettstärke:	0.4~6mm	Höchstgewicht der Platte:	5kg
Maschinenlänge:	1240 (L) mm

Gewicht:	1100kg
Maximale Boardgröße:	510 x 510 mm (optionales Upgrade auf: 610 x 510 mm)
Mindestgröße der Platte:	50*50mm
Transportgeschwindigkeit:	Bei der Prüfung der Leistungsfähigkeit ist die Leistung zu messen.
Druckgeschwindigkeit:	10~200 mm/s
Druckdruck:	0,5 bis 20 kg
Stromquelle:	AC:220±10%,50/60Hz 2,2KW
Maschinendimension:	1500 ((H) mm
Luftdruck:	4 bis 6 kgf/cm2
Betriebstemperatur:	-20 ℃ ~+45 ℃
Wiederholungspositionsgenauigkeit:	±10um@6σ,CPK≥2,0
Druckgenauigkeit:	±18um@6σ,CPK≥2,0
Brettstärke:	0.4~6mm
Höchstgewicht der Platte:	5kg
Maschinenlänge:	1240 (L) mm

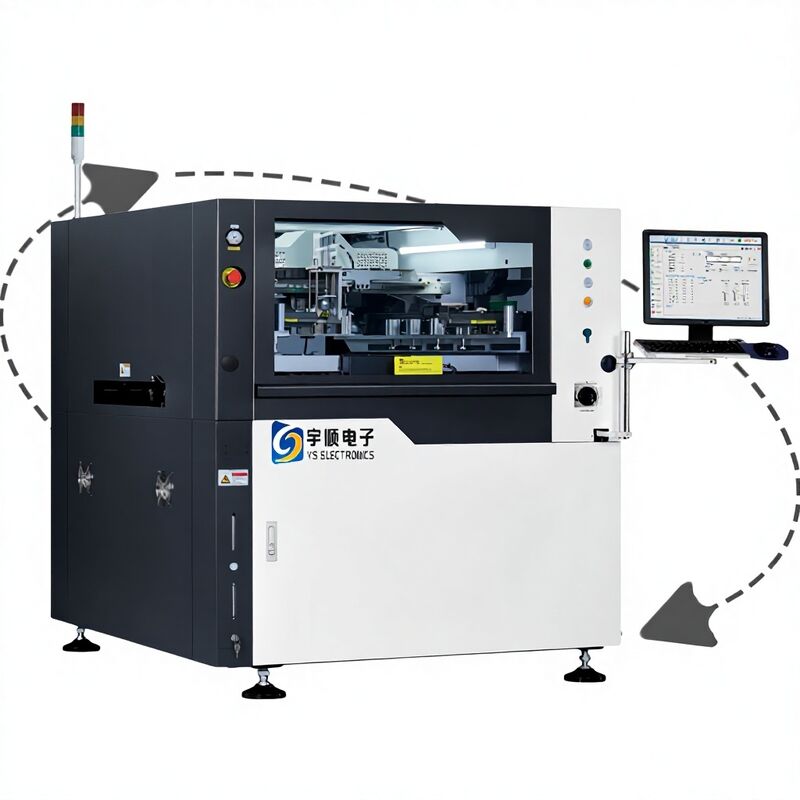

YS-GT Hochpräzisions- vollautomatischer Lötpaste-Drucker für PCB

Der vollautomatische Lötpaste-Drucker YS-GT bietet eine außergewöhnliche Präzision und Effizienz für PCB-Montageanwendungen mit fortschrittlicher Automatisierung und robusten Leistungsmerkmalen.

Spezifikationen für die Maschinenleistung

Parameter	Spezifikation
Wiederholung der Position Genauigkeit	±10 μm @6σ, CPK≥2.0
Druckgenauigkeit	± 18 μm @6σ, CPK≥2.0
NCP-CT (ohne Reinigung und Druck)	< 7,5 Sekunden
HCP-CT (einschließlich Reinigung und Druck)	18 Stück/Stück
Verfahren CT	Vier Minuten.
Übertragungslinie CT	2 Minuten.

Parameter der Substratverarbeitung

Parameter	Spezifikation
Höchstgröße der Platte	510×510 mm (optional auf: 610×510 mm)
Mindestgröße der Platte	50 × 50 mm
Tiefstand der Platte	0.4 bis 6 mm
Kamera Mechanische Reichweite	528 × 510 mm
Höchstgewicht der Platte	5 kg
Abstand zur Bordkante	2.5 mm
Höhe des Brettes	23 mm über die Kennzeichenpunkte hinaus
Transportgeschwindigkeit	900 ± 40 mm
Höchstgeschwindigkeit des Transports	Segmentierte Steuerung, 1500 mm/s (maximal)
Verkehrsrichtung	Eine Stufe

Druckparameter

Parameter	Spezifikation
Druckgeschwindigkeit	10~200 mm/s
Druckdruck	0.5 bis 20 kg
Druckmodus	Einmal/zweimal
Typ der Spülmaschine	Einheit für die Prüfung der Qualität der Verpackung
Abschlag	0 ~ 20 mm
Schnappgeschwindigkeit	0 ~ 20 mm/s
Größe des Vorlagenrahmen	470×370mm~737×737mm
Position von Stahlnetzen	Automatische Positionierung in der Y-Richtung

Reinigungsparameter

Parameter	Spezifikation
Reinigungssystem	Trocken, nass, Vakuum drei Modi
Hochgeschwindigkeitsreinigung	Integrierte Reinigung von Geweben
Reinigungssystem	Typ der Seitenbesprühungen
Reinigungsschlag	Automatische Erzeugung
Reinigungsposition	Nachreinigung
Reinigungsgeschwindigkeit	10-200 mm/s
Verbrauch von Reinigungsflüssigkeiten	Automatisch und manuell einstellbar
Verbrauch von Reinigungspapier	Automatisch und manuell einstellbar

Parameter des Sehsystems

Parameter	Spezifikation
CCD FOV	10 × 8 mm
Typ der Kamera	130 Tausend CCD-Digitalkamera
Kamera-System	Auf-/Abschließung Optikstruktur
Kamerazykluszeit	100 ms
Arten von Vertrauenszeichen	Rund, quadratisch, diamant, Kreuz, Pad und Profil
Größe der Markierung	0.1-6 mm
Kennzeichennummer	Maximal: 4 Stück
Bleib weg, Nummer.	Maximal: 1 Stück

Maschinentechnische Parameter

Parameter	Spezifikation
Stromquelle	Wechselstrom: 220±10%, 50/60Hz 2,2KW
Luftdruck	4 bis 6 kgf/cm2
Luftverbrauch	Ungefähr 5 L/min
Betriebstemperatur	-20°C bis +45°C
Luftfeuchtigkeit der Arbeitsumgebung	30% bis 60%
Maschinenabmessung (ohne Turmlicht)	1500 ((H) mm
Maschinenlänge	1240 ((L) mm
Maschinenbreite	1410 ((W) mm
Maschinengewicht ungefähr	Ungefähr 1100 kg
Anforderungen an die Belastbarkeit der Ausrüstung	650 kg/m2

Modell und Abmessungen der Ausrüstung

Ausrüstungsmuster: YS-GT

Größe: 1240 ((L) × 1410 ((W) × 1500 ((H) mm

Strom- und Gasversorgungsanforderungen

Hauptstromversorgung: Wechselstrom: 220 ± 10%, 50/60HZ 3KW stabile Stromversorgung mit Nennstrom, Steckertyp: britisches System.

Hauptgasversorgung: Eine stabile industrielle Gasquelle mit einem Druck von 4,0-6 kgf/cm2. Der Durchmesser des Gasrohrs beträgt 6 mm/8 mm/10 mm/12 mm und die vordere Verbindung des Gasrohrs ist universell.Die hintere Verbindung muss nur der Größe des Gasrohrs entsprechen.

Maschinengewicht: ca. 1100 kg

Umgebung für die Ausrüstungsanwendung

Werkstatttemperatur: -20°C bis +45°C
Luftfeuchtigkeit in der Werkstatt: 30-60%
Schutz vor statischer Elektrizität: ESD-Ansperrung und Schutz vor statischer Elektrizität sind erforderlich
Bodentragfähigkeit: Wenn die Ausrüstung nicht auf einem flachen Boden verwendet wird, ist auf die Bodensenklastfähigkeit zu achten, die mindestens 650 kg/m2 betragen muss.
