                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Vollautomatische PCB-Abschlagmaschine, Hochleistungs-Visualdrucker, YS-12 PCB-Depannungsmaschine


Gewicht:	1500 kg	Stromspannung:	220V
Mindestgröße:	520x300 mm	Maximale Größe:	1500x750mm
PCB Min Größe:	50X50mm	PCB Maximalgröße:	1200x350mm
PCB-Dicke:	0,4-6 mm	Pcb Warpage:	<1 %
Transportgeschwindigkeit:	Maximal 1500 mm/S	Druckgeschwindigkeit:	10-200 mm/s
Druckdruck:	0,5–25 kg	Wiederholungspositionsgenauigkeit:	±0.015mm
Druckgenauigkeit:	±0,025 mm	Kameratyp:	130 Megapixel
Arbeitstemperatur:	-20 ℃ -45 ℃

Gewicht:	1500 kg
Stromspannung:	220V
Mindestgröße:	520x300 mm
Maximale Größe:	1500x750mm
PCB Min Größe:	50X50mm
PCB Maximalgröße:	1200x350mm
PCB-Dicke:	0,4-6 mm
Pcb Warpage:	<1 %
Transportgeschwindigkeit:	Maximal 1500 mm/S
Druckgeschwindigkeit:	10-200 mm/s
Druckdruck:	0,5–25 kg
Wiederholungspositionsgenauigkeit:	±0.015mm
Druckgenauigkeit:	±0,025 mm
Kameratyp:	130 Megapixel
Arbeitstemperatur:	-20 ℃ -45 ℃

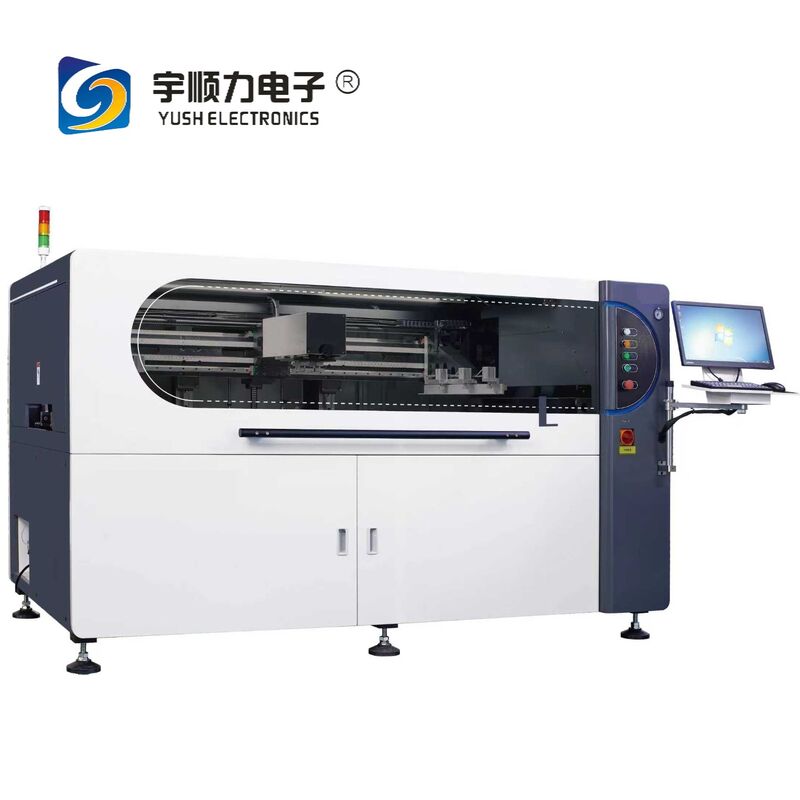

YS-12 Vollautomatischer, hocheffizienter Visualdrucker

YS-12 vollautomatischer hocheffizienter visueller Drucker

Die vollautomatische visuelle Druckmaschine YS-12 ist für Mini-LED, Halbleiterdruck und neue Energieanwendungen konzipiert.25 mm Abstand mit gleichem Abstand, und Anforderungen an hochpräzise Verfahren.

Technische Spezifikation

Bildschirmrahmen

Parameter	Spezifikation
Min Größe	520 × 300 mm
Maximale Größe	1500 × 750 mm
Stärke	20 bis 40 mm
Schablonenpositionsmodus	Manuelle Positionierung

PCB-Boardparameter

Parameter	Spezifikation
PCB Min Größe	50 × 50 mm
PCB Max Größe	1200 × 350 mm
PCB-Dicke	0.4-6 mm
PCB-Werkfläche	< 1%
Grenzfreiheit der Leiterplatte	2.5 mm
Bretthöhe	25 mm
Transporthöhe	900 ± 40 mm
Transportgeschwindigkeit	Max 1500 mm/s Programmierbar
Transportart	Transportspur mit einem Abschnitt
Höchstgewicht der PCB-Boards	7 kg
Verkehrsrichtung	Links nach rechts, rechts nach links, links nach links, rechts nach rechts

Druckparameter

Parameter	Spezifikation
Druckgeschwindigkeit	10-200 mm/s
Druckdruck	0.5 bis 25 kg
Druckmodus	Einfach oder doppelt gedruckt
Entfernung zur Freisetzung	0-20 mm
Schnappmodus	Drei-stadialer Abbau
Typ der Spülmaschine	Gummiguss/Stahlguss
Freigabegeschwindigkeit	0-20 mm/s

Genaue Drucktechnik

Parameter	Spezifikation
Wiederholung der Position Genauigkeit	± 0,015 mm
Genaue Drucktechnik	±0,025 mm
Zykluszeit (ohne Reinigung)	< 15 Sekunden
Wechselzeit	< 5 Minuten

Reinigungsparameter

Parameter	Spezifikation
Reinigungsschlag	Automatische Erzeugung
Reinigungsposition	Richtige Reinigung
Reinigungsgeschwindigkeit	10-200 mm/s
Verbrauch von Reinigungsflüssigkeiten	Automatisch und manuell einstellbar
Verbrauch von Reinigungspapier	Automatisch und manuell einstellbar

Bildparameter

Parameter	Spezifikation
CCD FOV	10 × 8 mm
Typ der Kamera	130-Megapixel-Digitalkamera
Kamera-System	Optionsstruktur für das Sperren
Kamerazykluszeit	150 ms
Größe der Markierung	0.1-6 mm
Bleiben Sie weg.	Maximal: 1 Stück
Kennzeichennummer	Maximal: 4 Stück
2D-Erkennung	Erkennung von niedrigem Zinn/fehlendem Druck/kontinuierlichem Zinn

Funktionale Konfiguration

Sicherheitskontrolle:Tür offen zum Anhalten, abnormaler Alarm
Intelligente Benutzeroberfläche:Brandneue Schnittstelle, Abkürzungs-Taste-Betrieb
Einstellung der Berechtigungen:Frei konfigurierbare Zugriffsstufen für Bediener, Techniker und Ingenieure
Standard-MES-System:Individuelle Industrie 4.0-Lösungen, Aufzeichnung von SOP, Hochladen von Geräte-Daten
SPI-VerbindungAutomatische Offsetkompensation, weniger Zinnerkennung, automatische Reinigung von Stahlnetzen
Rückverfolgbarkeitssystem:Kamera-Scan-Code, kompatibel mit 2,5×2,5-8×8mm

Installations- und Standortanforderungen

Parameter	Spezifikation
Maschinengewicht	1500 kg
Hauptstromversorgung	Wechselstrom: 220±10V; 50/60Hz, 3,5 kW mit stabiler Stromversorgung
Erddraht	Die Ausrüstung muss getrennt geerdet werden.
Steckerart	Englische SS145 (13A)
Hauptluftversorgungsquelle	4.0-6kgf/cm2 Industriegasquelle mit 8 mm geradeem Durchmesser der Atemwege
