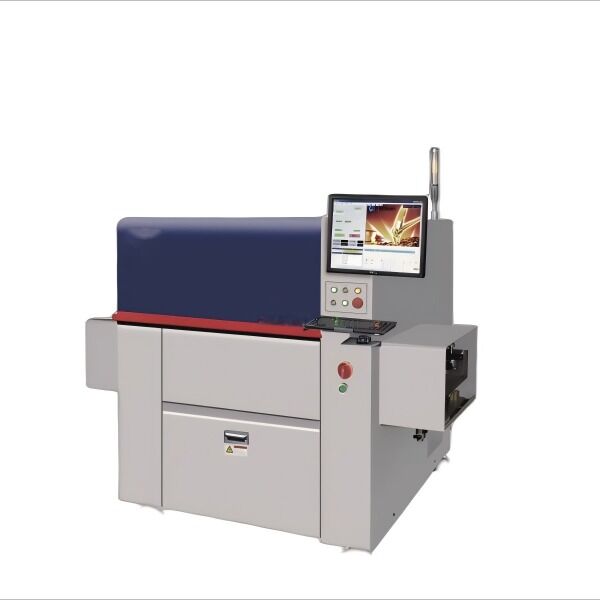

Name: High Quality and High Efficiency Tickle Switch Insert Machine
Brand: YUSH Electronic Technology Co.,Ltd
SKU: Ys-W50
Price: 30 USD
Availability: InStock

Produkt-Details

Herkunftsort: Guangdong, China

Markenname: YUSH

Modellnummer: Ys-W50

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1 Satz

Preis: $30,000 / set

Beste Preis erhalten

Produkt-Details

Beschreibung des Produkts

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                high efficiency tickle switch machine, PCB depaneling machine with warranty, tickle switch insert depaneling machine


Gewicht:	750kg	Modell:	Ys-W50
Druckanforderungen:	0,6 MPa	Einfügungsrichtung:	0 °- 360 °, Inkrement
Insertionsrate:	3,3 Einheiten pro Sekunde	Theoretische Geschwindigkeit:	Ca. 12.000 CPH
Kopf:	1-2 Werkzeuge	Komponenten-Leitspanne:	B4,5 mm, L6,5 mm
Boardgröße:	Mindestens 50 mm * 50 mm, maximal 350 mm * 300 mm	Spurbreite:	50 ~ 300 mm (einstellbar)
Clinch-Winkel:	45° Innenbiegung	Leistungsbedarf:	AC220V, 50/60Hz, einphasig 1,0 kW
PCB-Dicke Toleranz:	Kompensationsalgorithmus	Sichtsystem:	Hohe Präzision
Kernkomponenten:	SPS, Motor, Lager, Getriebe, Motor

Gewicht:	750kg
Modell:	Ys-W50
Druckanforderungen:	0,6 MPa
Einfügungsrichtung:	0 °- 360 °, Inkrement
Insertionsrate:	3,3 Einheiten pro Sekunde
Theoretische Geschwindigkeit:	Ca. 12.000 CPH
Kopf:	1-2 Werkzeuge
Komponenten-Leitspanne:	B4,5 mm, L6,5 mm
Boardgröße:	Mindestens 50 mm * 50 mm, maximal 350 mm * 300 mm
Spurbreite:	50 ~ 300 mm (einstellbar)
Clinch-Winkel:	45° Innenbiegung
Leistungsbedarf:	AC220V, 50/60Hz, einphasig 1,0 kW
PCB-Dicke Toleranz:	Kompensationsalgorithmus
Sichtsystem:	Hohe Präzision
Kernkomponenten:	SPS, Motor, Lager, Getriebe, Motor

High Quality and High Efficiency Tickle Switch Insert Machine

Product Features

XY servo motor driven for high automation, ready for production within 10 minutes
0°-360° freely programmable insertion angle with 1° increments
Insertion rate up to 3.3 units per second (1 unit per stroke)
Synchronous lower cutter clamping during insertion to prevent floating
Supports standard package feeding and bulk vibrator bowl feeding
Flexible PCB transmission directions (left-right, right-left, in/out same side as SSIO)
Lower support tool with pin inspection function for quality monitoring
Real-time strength monitoring ensures 100% high-quality insertion
High precision vision system for PCB deviation correction
Intuitive software operation interface with easy programming
PCB thickness tolerance compensation algorithm
Modular options for Industry 4.0 connectivity and full traceability

Technical Specifications

Item	YS-W50
Theoretical Speed	Approx 12,000 CPH
Head	1-2 tools
Component Lead Span	W4.5mm, L6.5mm
Board Size	Min 50mm×50mm, Max 350mm×300mm
Track Width	50-300mm (Adjustable)
Clinch Angle	45° Internal Bending
Weight	Main Body, Approx 750kg
Power Requirement	AC220V, 50/60Hz, Single Phase 1.0Kw
