                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                PCB-Bohrmaschine mit hoher Präzision, Hochsteifigkeits-Leiterplatten-Entgatterungsmaschine, YS-F6MH Leiterplattenbohrmaschine


Gewicht:	100 kg	Stromspannung:	220V
X-, Y-Geschwindigkeit:	80 M/MIN	Drehzahl auf der Z-Achse:	35m/min
Werkzeugkapazität:	6 bis 300	Spindelgeschwindigkeit:	20000-200000 Dreh/min.
Positionierungsgenauigkeit:	±0.004mm	Wiederholte Genauigkeit:	± 0,0025 mm
Bohrgenauigkeit:	±0,018 mm	Mindestloch:	4 mil (φ0,1 mm)
Maximales Loch:	256 mil (φ6,5 mm)	Tischgröße:	6-635mm*772mm
Arbeitsbereich:	6-622 mm × 755 mm	Stromverbrauch:	15KVA
Luftdruck:	6,5 ~ 7,5 bar

Gewicht:	100 kg
Stromspannung:	220V
X-, Y-Geschwindigkeit:	80 M/MIN
Drehzahl auf der Z-Achse:	35m/min
Werkzeugkapazität:	6 bis 300
Spindelgeschwindigkeit:	20000-200000 Dreh/min.
Positionierungsgenauigkeit:	±0.004mm
Wiederholte Genauigkeit:	± 0,0025 mm
Bohrgenauigkeit:	±0,018 mm
Mindestloch:	4 mil (φ0,1 mm)
Maximales Loch:	256 mil (φ6,5 mm)
Tischgröße:	6-635mm*772mm
Arbeitsbereich:	6-622 mm × 755 mm
Stromverbrauch:	15KVA
Luftdruck:	6,5 ~ 7,5 bar

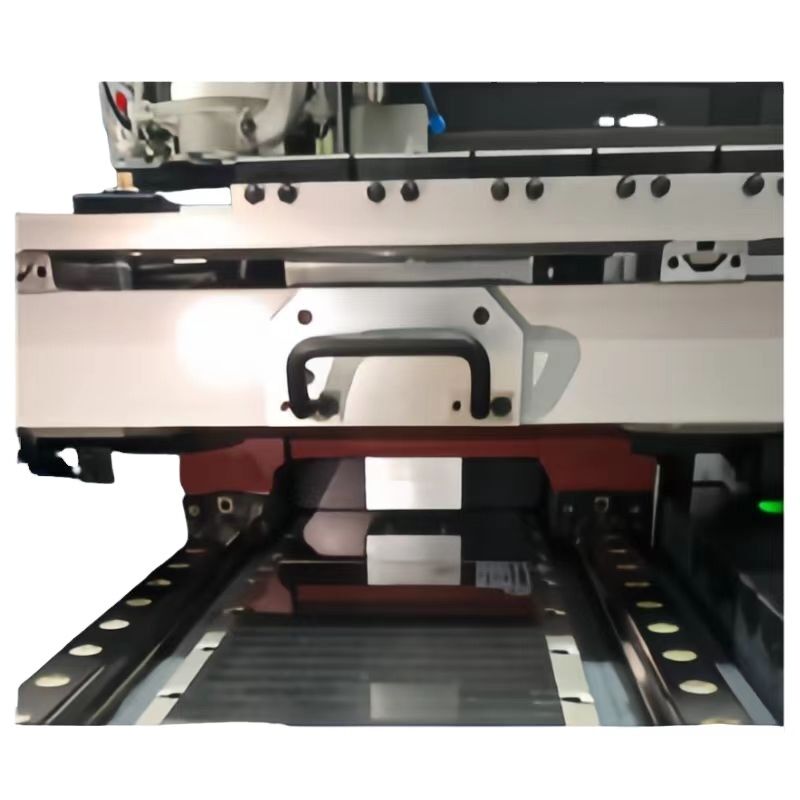

YS-F6MH Hochwertige Hochpräzisions-Hochsteifigkeits-Leiterplattenbohrmaschine

YS-F6MH Hochwertige Hochpräzisions-PCB-Bohrmaschine mit hoher Steifigkeit

Produktübersicht

Die PCB-Bohrmaschine YS-F6MH liefert außergewöhnliche Präzision und Steifigkeit für anspruchsvolle PCB-Herstellungsanwendungen.Diese Maschine verfügt über eine fortschrittliche Luftlagertechnologie mit geringem Luftverbrauch und höherer Radialsteifigkeit.

Luftlagersystem mit geringem Luftverbrauch
Höhere Radialsteifigkeit für eine verbesserte Stabilität
Optimiert für dicke Platten und dicke Kupferplatten
Große Drehmomentspindel für anspruchsvolle Anwendungen

Ausrüstungskonfiguration

Seriennummer	Name	Spezifikationen und Modelle	Anzahl
1.	Host-Maschine	YS-F6MH	1 Satz
2.	Steuerungssystem	Sieb & Meyer Steuerungssystem	1 Satz
3.	Linearmotor (X, Y, Z)	Hochleistungs-Linearmotorantriebe	9 Sätze
4.	Hauptachse	200KRPM	6 Sätze
5.	Gittergröße	Hochpräzise Gitterliner (0,5 μm Auflösung)	9 Sätze
6.	Führungselement	Importierte Linearleitbahn mit hoher Präzision	9 Sätze
7.	Erkennung von kaputtem Werkzeug	Kapazitätsschneidererkennung	6 Sätze
8.	Werkzeugmesssystem	Mingwei-Werkzeugdetektor	6 Sätze
9.	Drücken Sie Fußwechsel	Flat Press Fußschalter	6 Sätze
10.	Trockner	Eintrittstrockner	1 Satz
11.	Lufthalter	70L Gasspeicher	1 Satz
12.	Anzeige	Flüssigkristallbildschirm	1 Satz

Technische Spezifikation

X,Y Höchstgeschwindigkeit	80 m/min
Z-Achse Höchstgeschwindigkeit	35 m/min
Kapazität des Werkzeugmagazines	6 bis 300
Messsystem für die Achsen X, Y und Z	Hochpräzise Gitterliner (0,5 μm Auflösung)
Positionsaufnahmesystem	SMC pneumatische automatische Positionierungsklemme
System zur Erkennung gebrochener Werkzeuge	Kapazitätsschneidererkennung
Spindelgeschwindigkeit	20,000-200.000 U/min
Positionsgenauigkeit	± 0,004 mm
Wiederholte Positionsgenauigkeit	± 0,0025 mm
Bohrgenauigkeit	±0,018 mm
Genauigkeit der Tiefenkontrolle (optional)	± 0,015 mm
Mindestdurchmesser des Löchers	4mil (φ0,1mm)
Höchstdurchmesser des Löchers	256 mil (φ6,5 mm)
Größe der Tabelle	6-635 mm × 772 mm
Wirkungsbereich	6-622 mm × 755 mm (24,5" × 29,7")
Stromquelle	3PH-AC380V+N+PE, 50/60Hz
Höchststromverbrauch	15 KVA
Luftdruck	60,5-7,5 bar
Geräusche	≤ 75 dBA
Betriebstemperatur	20°C bis 24°C
Betriebsfeuchtigkeit	45 bis 65%
Gesamtmaße (L × W × H)	4700 mm × 2000 mm × 1610 mm

Über die YUSH Electronic Technology Co., Ltd.

YUSH Electronic Technology Co., Ltd. wurde 2004 gegründet und befindet sich in Jiangsu, China.Das Unternehmen betreibt fortschrittliche Produktions- und Verarbeitungsgeräte mit einem erfahrenen Entwicklungsteam, von denen die Hälfte über mehr als 10 Jahre Erfahrung in der Elektronikindustrie verfügt.

Seit 2004 konzentriert sich YUSH auf die Entwicklung und Herstellung von PCB-Separatoren und -Depannelmaschinen, wobei die Produktqualität, Sicherheit und Innovation im Vordergrund stehen.stabile LeistungWir bieten verschiedene PCB-Trennungsarten an, darunter manuelle, motorgetriebene, pneumatisch angetriebene, Formenpunktierung,mit einer Leistung von mehr als 50 W undMit unserem Engagement für Qualität und wettbewerbsfähige Preise bedient YUSH Kunden weltweit und hat sich zu einer der größten PCB-Separator-Produktionsbasis Chinas entwickelt.
